BP2329A方案替代-M8919非隔离高PF48W方案

2022年4月13日 27点热度 0人点赞

M8919 是一款带有源功率因数校正的高精度降压型 LED恒流控制芯片,适用85Vac-265Vac 全范 围输入电压的非隔离降压式 LED 恒流电源。M8919 集成有源功率因数校正电路,可以实现很高的功率 因数和很低的总谐波失真。由于工作在电感电流临 界连续模式,功率 MOS 管处于零电流开通状态,开 关损耗得以减小,同时电感的利用率也较高。M8919 采用专利的浮地构架,对电感电流进行全 周期采样,可实现高精度输出恒流控制,并达到优 异的线电压调整率和负载调整率。

工具/原料

  • BP2329A
  • BP2329
  • M8919

方法/步骤

  1. 1

    M8919 是一款带有源功率因数校正的高精度降压型 LED恒流控制芯片,适用85Vac-265Vac 全范 围输入电压的非隔离降压式 LED 恒流电源。M8919 集成有源功率因数校正电路,可以实现很高的功率 因数和很低的总谐波失真。由于工作在电感电流临 界连续模式,功率 MOS 管处于零电流开通状态,开 关损耗得以减小,同时电感的利用率也较高。

    M8919 采用专利的浮地构架,对电感电流进行全 周期采样,可实现高精度输出恒流控制,并达到优 异的线电压调整率和负载调整率。

  2. 2

    M8919 具有多重保护功能以加强系统可靠性,包 括 LED 开路保护、LED 短路保护、芯片供电欠压保 护、电流采样电阻开路保护和逐周期限流等。所有 的保护状态都具有自动重启功能。另外,M8919 具有过热调节功能,在驱动电源过热时减小输出电 流,以提高系统的可靠性。

    优点:① 高PF 高效率② 启动电流低 防止回闪③ 浮地架构,长相电压检测 抗干扰能力强④恒流精度高,输出电压范围宽

  3. 3

    方案特点:

    有源功率因数校正,高 PF 值,低 THD

    高达 95%的系统效率

    ±3% LED  输出电流精度

    优异的线电压调整率和负载调整率

    电感电流临界连续模式

    超低启动电流

    超低工作电流

    LED 短路/开路保护

    电流采样电阻开路保护

    逐周期电流限流

    芯片供电欠压保护

    自动重启功能

    过热调节功能

    小体积的 SOT23-6 封装

  4. 4

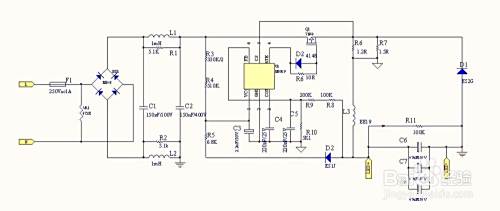

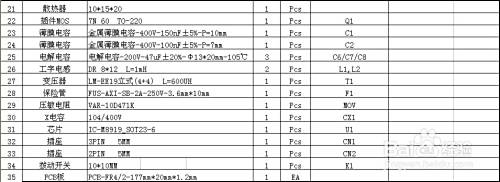

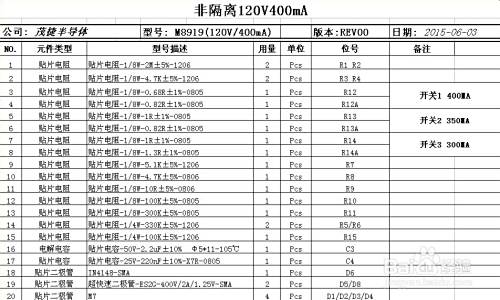

    规格:M8919  120V400MA -----48W非隔离隔离

    应用范围:主要是用于人体不易接触部位的LED灯设计,如天花灯,射灯,球泡灯等
