MATLAB使用m_map工具箱绘制箭头图

第一，关于MATLAB安装m_map工具箱，可以百度“MATLAB学习与使用：安装M_Map工具箱和测试使用”。下面直接讲解如何绘制箭头图。

启动MATLAB，新建脚本（Ctrl+N），输入如下代码：

close all; clear all; clc

[lon,lat]=meshgrid([-136:2:-114],[36:2:54]);

u=sin(lat./6);v=sin(lon./6);

m_proj('oblique','lat',[56,30],'long',[-132,-120],'aspect',0.8);

m_coast('patch',[.9,.9,.9],'edgecolor','none');

m_grid('tickdir','out','yaxislocation','right',...

'xaxislocation','top','xlabeldir','end','ticklength',.02);

hold on;

m_quiver(lon,lat,u,v);

xlabel('Simulated surface winds','fontsize',15);

其中m_proj选择地图投影方式为oblique，设置纬度时需要注意，此处纬度lat的设置是从大值到小值，如代码中'lat',[56,30]，aspect表示朝向方位的意思，代码中设置aspect为0.8.

另外，m_coast为设置海岸线，m_grid为设置网格线和坐标标注，m_quiver为绘制箭头图。

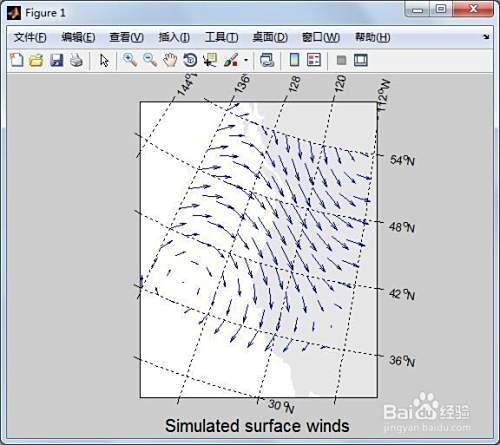

第二，保存和运行上述脚本，得到如下箭头图。

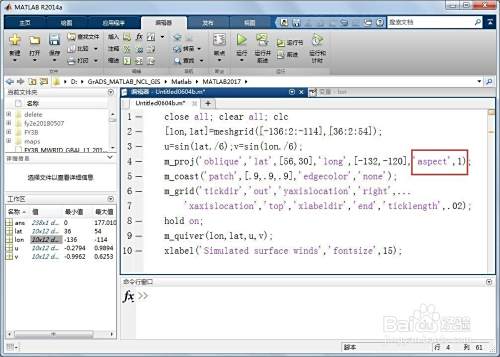

第三，将m_proj( )中的aspect改为1和0.1，观察图形的方位朝向变化情况。

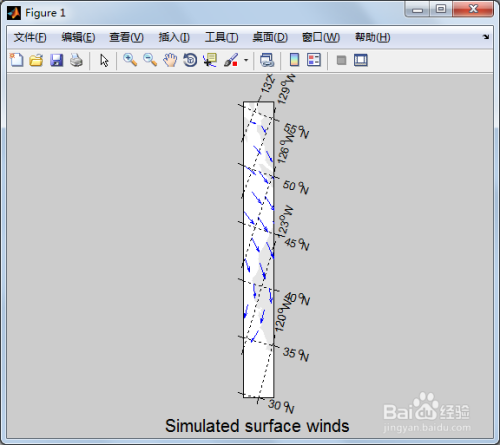

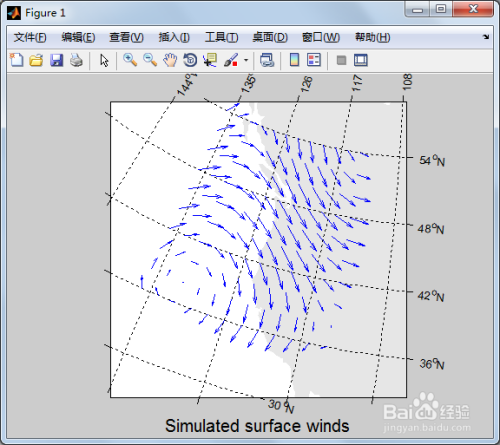

第四，下面两张图分别为aspect为1和aspect为0.1的箭头图。可以看出aspect为1时图形没有方位形变，为0.1时图形方位形变比较严重。

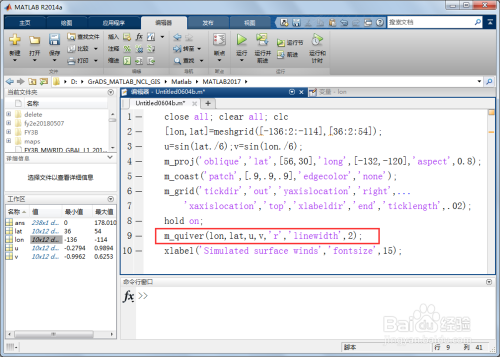

第五，把aspect改回0.8，然后对箭头图的样式进行修改，将箭头变成红色并加粗。只需将m_quiver(lon,lat,u,v)改为m_quiver(lon,lat,u,v,'r','linewidth',2)。

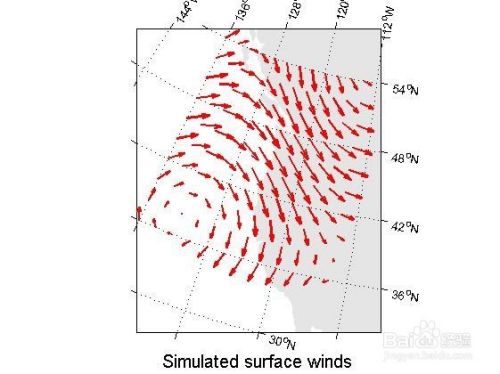

第六，保存和运行上述脚本，最终得到的箭头图如下。
