汽车上的电路越来越多，也变得复杂起来，想要修好汽车电路，最基本的要学会看电路图，小编来说说怎么读奇瑞汽车的电路车内照明电路。
方法/步骤
-
1

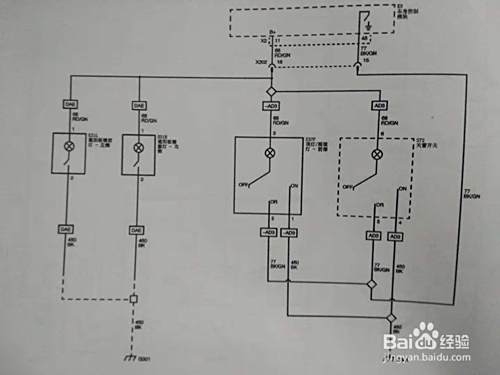

车身控制模块。
电路图的上端有一个车身控制模块，这个模块给车内灯提供电源与接地，有了这个模块后，车内灯可以以渐亮或渐灭的形式出现。
-
2
没有保险丝。
与一般的电路不同，在这个电路中没有保险丝，当电路中出现短路故障时，车身控制模块会断开电源，如果线路没有得到维修，则车灯不能点亮。
-
3
用电设备接地。
在车身控制模块内的接地是用来车门控制车灯的，而外面的接地G301是车主手动打开车灯的接地线。
-
4
用电设备。
在这个电路中有两个用电设备，一个是遮阳板灯，一个是车内顶灯，从电路上看是顶灯复杂，实际维修时遮阳板电路比较麻烦。
-
5
遮阳板灯电路走向。
当关闭开关后，电源从车身模块出发，经过开关后到达用电设备遮阳板灯，接地后遮阳板灯点亮。
-
6
门灯控制电路。
当把开关打到DR时，如果有人开门，电源从模块内出来，经过用电设备后，在到模块内接地，门灯就会点亮，当门关上后就会熄灭。
-
7
手动打开点灯电路。
车内人员想打开顶灯开关，这时把顶灯开关调到手动档，些时电源从车身控制模块内出来，经过顶灯后，在外面接地，顶灯会一直亮，直到车主手动关掉开关。
