1、安装完后，检查尾箱的密封胶条和装饰板是否装好，以免影响车门关不到位
2、第一次运行电动尾门先按尾门按键关闭尾门，以便系统初始化，然后再验证下遥控钥匙功能/前按键功能/高度记忆功能/防夹功能
3、在车子打火与车窗车门全部关闭的状态下验证尾门是否关闭到位
方法/步骤2
-
1

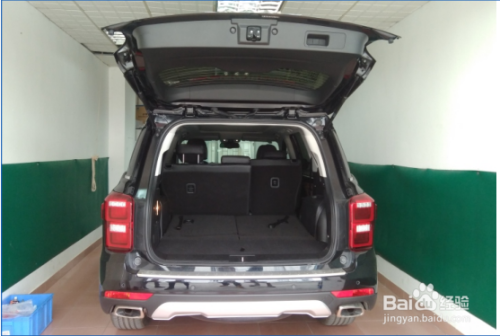

原车尾箱效果图
-
2
拆开尾门上的装饰板，注意要先取下装饰板螺丝
-
3

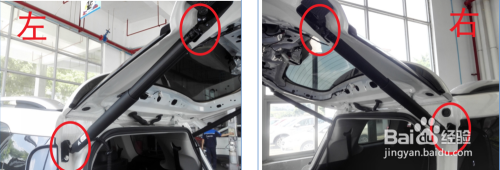

取下原车气簧杆和车身左右支架,换上我司的车身支架,注意区分左右支架
-
4

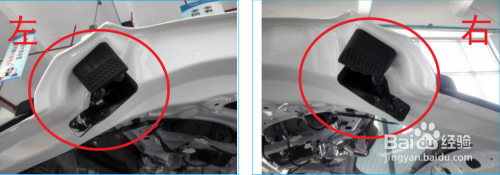

取下原车车门上左右支架,换上我司的车门支架,注意区分左右支架
-
5
装好我司的撑杆(L杆为左撑杆,R杆为右撑杆),注意球头帽的卡簧要卡到位,否则会脱杆
-
6

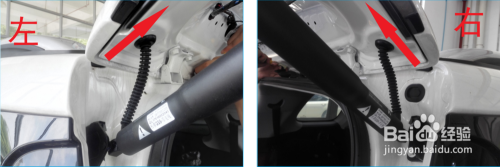

装好我司的撑杆连接线和硅胶塞,撑杆连接线走线至尾门上
-
7

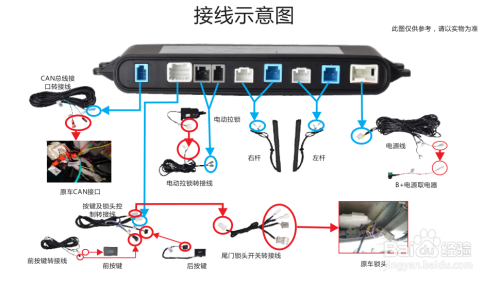

把原车锁芯插座和尾门开关插座拨出,对插好在我司后按键通信线的转接插座上,注意插座要插到位.如果没有转接插座,可按下方两张图片的接线示意图接线
-
8

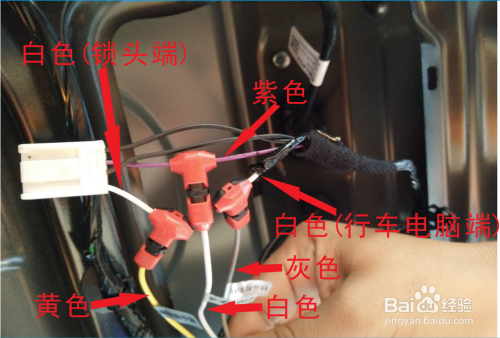

把锁芯线束上的白色线剪断,用我司的锁头驱动线(黄色)接到原车白色线的锁头端,用我司的锁头检测线(灰色）接到原车白色线的行车电脑端,再用门锁检测线(白色)接到该线束的紫色线上
-
9

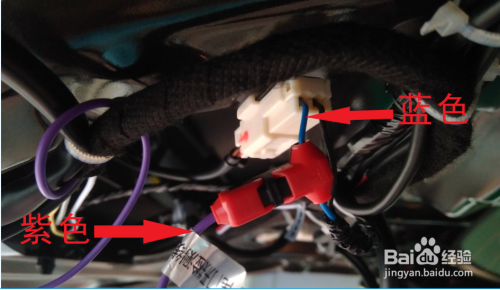

用我司的尾门开关检测线(紫色)接到尾门开关线束的蓝色线上
-
10
把电源线/前按线和电吸盒连接线以最少面积邦在穿线器上,通过车门与车身的胶管走线至车身(在胶管打表板蜡方便穿线),电源线和前按键线走线至方向盘底下,电吸盒连接线走线至尾箱左后方,如图
-
11
拆开方向盘左侧的饰板
-
12
在如图位置用22MM打孔器打孔装上我司的前按键并插好连接线
-
13

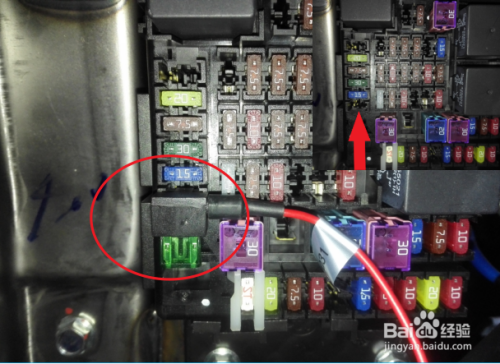

在方向盘底下找到保险盒,把我司的取电器插好在保险盒左排最下方的保险位,注意取电器方向
-
14

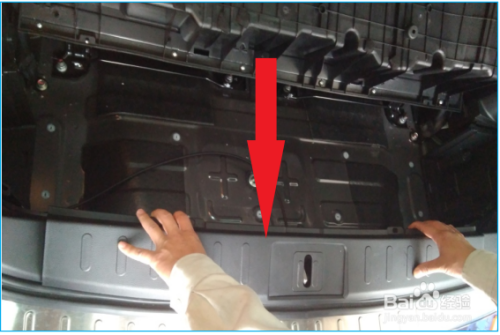

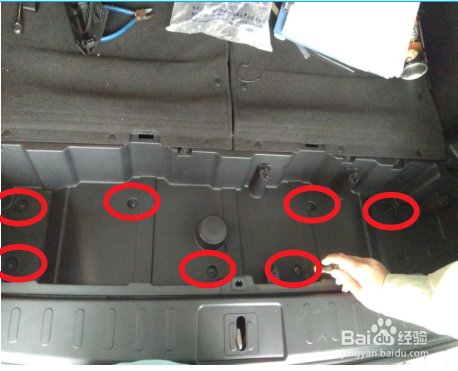

把后尾箱的盖板掀起并取出尾箱的固定螺丝
-
15
撬起锁头上的盖板
-
16
取下原车锁头换上我司的拉锁部件
-
17
把我司的电吸盒固定好在后排座椅底下
-
18
在尾门把手盖板上用直径22MM打孔器打器装上我司的尾门后按键并插好连接线
-
19

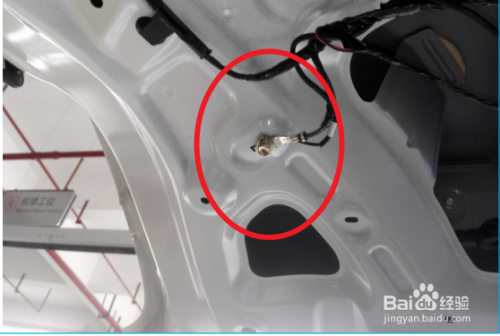

在尾门上接好地线
-
20
在尾门上固定好我司的控制盒并插好连接线
-
21
安装好后效果图
注意：传祺GS8钥匙开关尾门方式：长按钥匙尾门键开启和关闭尾门
END
注意事项
-
1、为了安全和确保本产品正常使用，请交由销售本产品的专业人员或经过培训 人员安装，切勿私自拆御本机，以免造成本机损坏及事故发生
-
2、装车前第一步首先咨询车主尾门是否改装或维修过，并告知客户在安装过程 有可能钻孔走线，检查汽车仪表是否有故障码显示，验证车内门边开关，天窗开 关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现像、原车尾门左右缝隙大小和高低平整度，这对于安装电动尾门后的参考对比很关键如有异常请及时告知客户
