空调制冷制热原理

无论是制冷还是制热运行，压缩机吸入的均为低温低压的过热气体，制冷剂经过压缩成高温高压的过热气体，在冷凝器中被冷却，在冷却过程中，制冷剂的温度在变化，制冷剂以气体状态存在；而在冷凝过程中，制冷剂的温度基本不变化，制冷剂以气液两相状态存在，并逐步冷凝成液体；在冷凝器制冷剂压力保持不变。当制冷剂以单相液体状态继续冷却，温度会继续下降。

在节流前将制冷剂液体温度降低到饱和温度以下，其差值称为过冷度。

方法/步骤

1

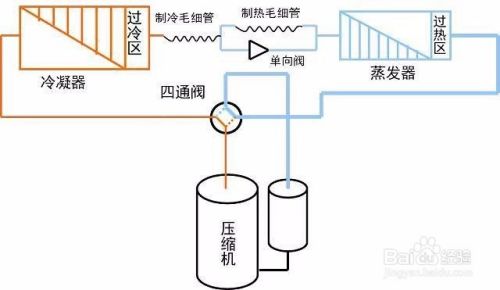

循环示意图解。
2

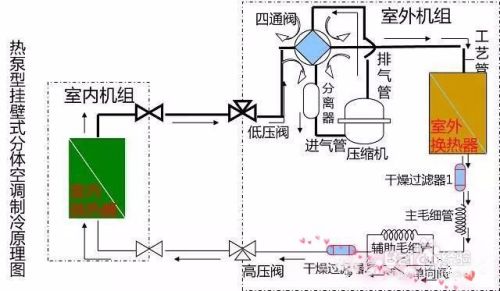

制冷剂循环过程的状态变化。
3

制冷剂在经过毛细管节流后，进入两相区，温度和压力均降低，但焓值不变。制冷剂在两相区蒸发，温度和压力基本没有变化，待完全汽化后温度才会上升。压缩机吸入前的制冷剂温度高于制冷剂饱和温度时，其差值称为过热度。
4

液击

压缩机的“液击”是由于制冷剂在蒸发器内没能很好的蒸发，导致大量制冷剂或液体由吸气管进入压缩机汽缸内，结果活塞所压缩的不是制冷剂气体，而是液体，在这种情况下，由于活塞所压缩的液体的冲击，使阀片被击坏，并产生“锵锵”的声音，压缩机设计时本身是作为压缩气体而设计的机构，连续大量液体冷媒进入，会导致压缩机阀片的损坏。
5

液击

为防止液体进入压缩机吸气缸，设置了气液分流器，回气管吸入口在分离器上端，本身具有防液击功能。

当压缩机气液分离器容量不足时,则在系统上需要增加气液分离辅助装置。
6

回油

气液分离器具有储液的同时，也储存了油，油不能及时回压缩机，会影响压缩机的润滑效果，因此在回气管有一小孔，油可以从小孔进入压缩机。
