UG10.0如何建模轴承端盖？

如下图所示，

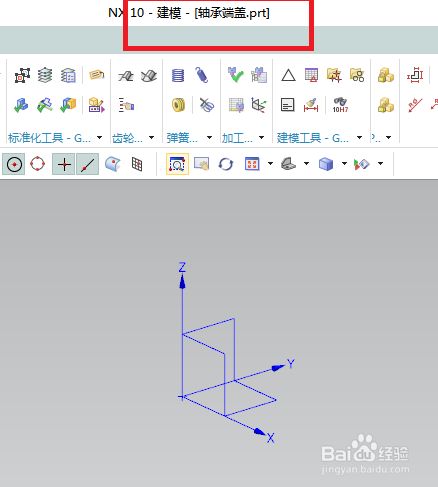

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“轴承端盖”。

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令，

指定矢量Z轴，

设置尺寸：直径54，高度5，

点击应用。

如下图所示，

指定矢量Z轴，

指定点：圆柱上表面圆心，

设置尺寸：直径35，高度5，

布尔求和，

点击应用。

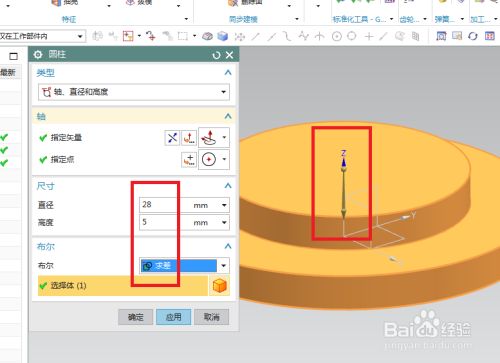

如下图所示，

指定矢量Z轴，

指定点：圆柱上表面圆心，方向向下，

设置尺寸：直径28，高度5，

布尔求差，

点击应用。

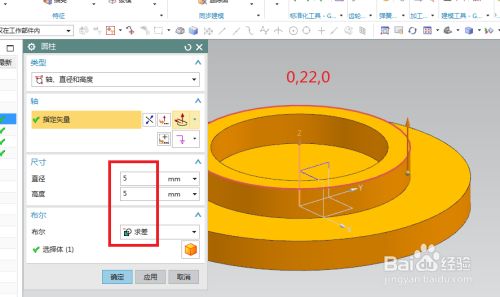

如下图所示，

指定矢量Z轴，

指定点：坐标0,22,0，

设置尺寸：直径5，高度5，

布尔求差，

点击确定。

如下图所示，

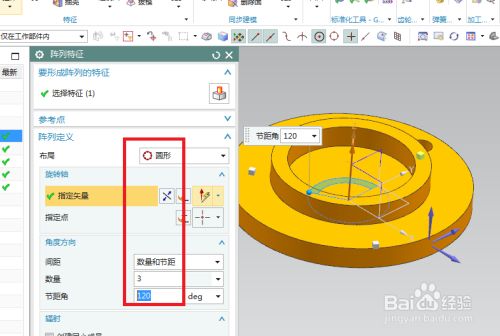

执行【菜单——插入——关联复制——阵列特征】，

选中特征，布局圆形，

指定矢量，数量3，节距角120，

点击确定。

如下图所示，

执行【拉伸——XY平面】，直接进入到草图。

如下图所示，

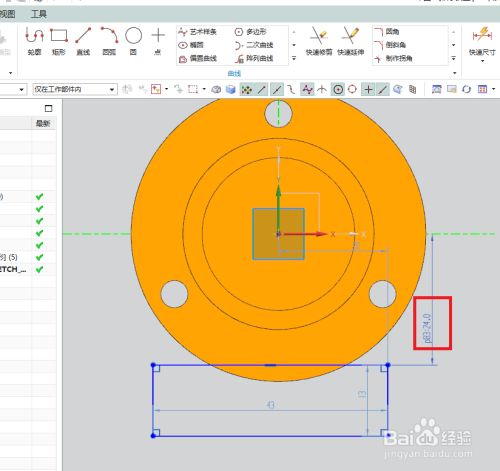

激活矩形命令，画一个矩形，

激活快速尺寸命令，标注尺寸：24.0，

点击完成，退出草图。

如下图所示，

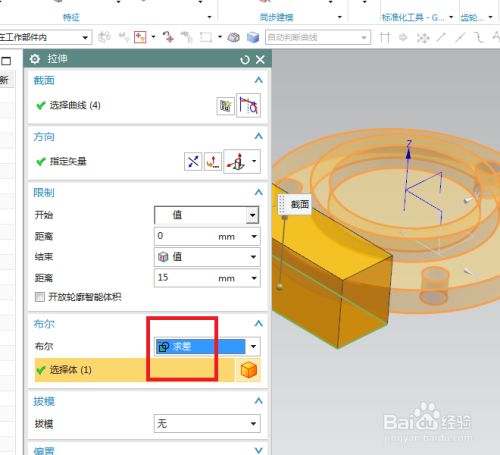

回到拉伸对话框，

默认的限制距离足够，就不用修改了，

布尔求差，

点击确定。

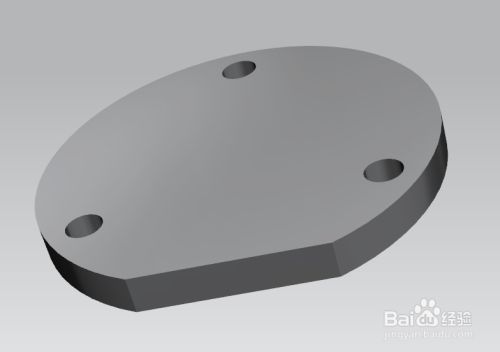

如下图所示，

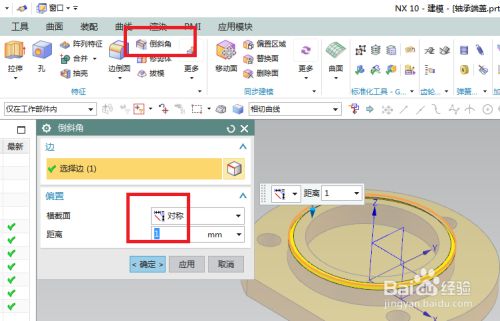

点击工具栏中的倒斜角命令，

点击实体中的圆边线，

对话框设置距离为1，

点击确定。

如下图所示，

隐藏基准坐标系、显示设为着色，

执行【渲染——真实着色——全局材料钢】。

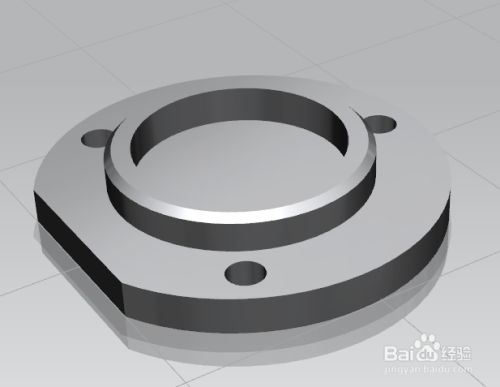

一个钢质的轴承端盖就建模完成了。
