UG10.0练习三维建模三——球
方法/步骤
-
1
如下图所示，
打开UG10.0软件，
新建一个空白的模型文件，
然后另存为“UG10.0练习三维建模三——球”
-
2
如下图所示，
执行【菜单——插入——设计特征——球】，
指定点：坐标原点，
设置尺寸：直径60，
点击确定。
-
3
如下图所示，

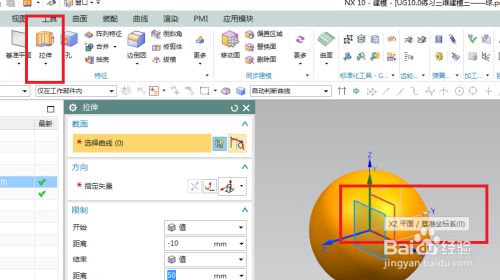

执行【拉伸——XZ平面】，直接进入草图。
-
4
如下图所示，

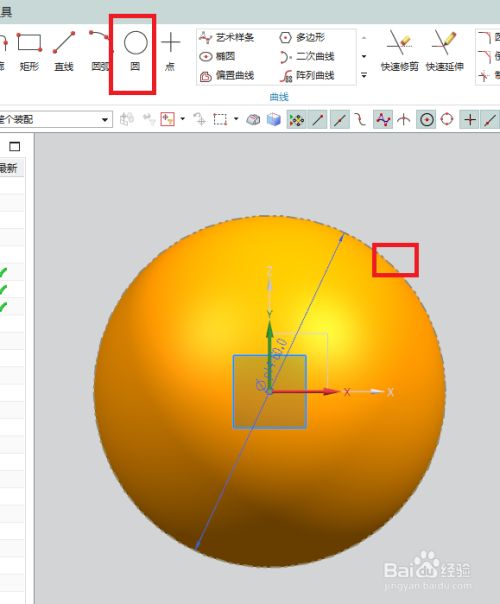

激活圆命令，以坐标原点为圆心画圆，
双击修改直径为ø60，
将圆转换成参考，
点击完成，退出草图。
-
5
如下图所示，

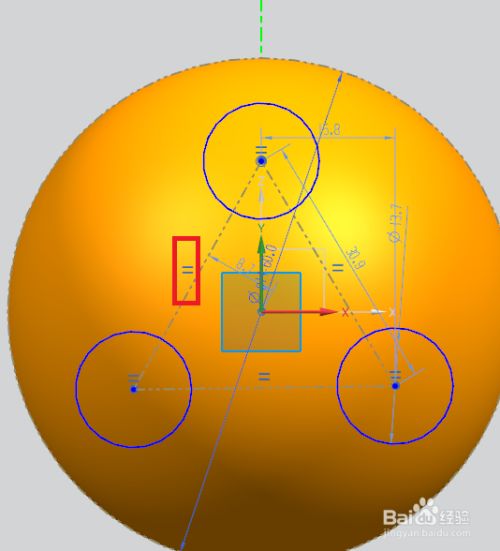

激活圆命令，
画三个圆，
添加几何约束，等径，
-
6
如下图所示，
激活直线命令，过圆心画三条直线段，
添加几何约束，相等，
并转换为参考，
-
7
如下图所示，
标注尺寸：28、ø25、8，
点击完成，退出草图。
-
8
如下图所示，
回到拉伸对话框，
设置限制：-50,50，布尔求差，
点击确定。
-
9
如下图所示，
隐藏基准坐标系，
显示为着色状态，

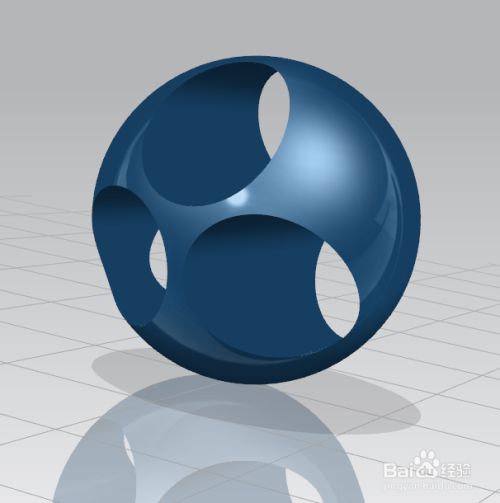

渲染——真实着色——全局材料蓝色亮泽塑料，
————
至此，
本次练习结束。
