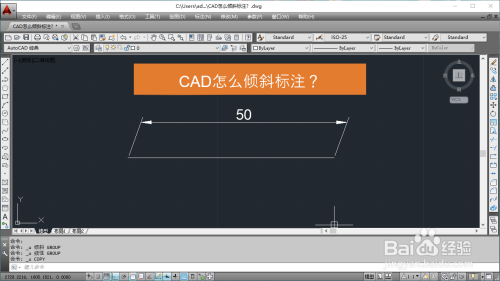

CAD怎么倾斜标注？如下图所示的标注，看上去很神奇！下面就来看一下这种标注是怎么标注出来的。
方法/步骤
-
1

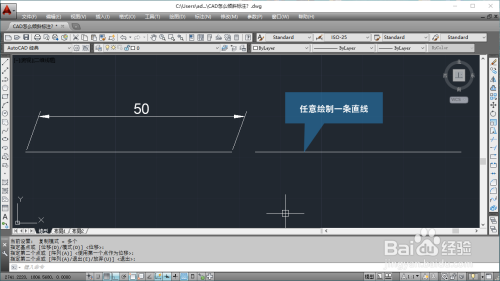

打开CAD，任意绘制一条直线，如下右图所示。
-
2
使用标注尺寸把他的尺寸线标注出来。
-
3
点击菜单栏上的标注菜单。
-
4
在弹出的下拉菜单中选择倾斜命令。
-
5
命令行提示要我我们选择对象，我们选择右边刚才标注的尺寸线。
-
6
这个时候命令行提示要我们输入倾斜角度，随便输，根据个人需求。比如我这里输入70，然后再按回车键。
-
7
回车之后可以看到，我们就吧倾斜的尺寸线标注好了。各位，你学会了吗，学会了的朋友就投一票呗！
-
8
总结：
1. 先绘制一条直线。
2. 对其进行标注。
3. 执行倾斜标注命令。
4. 选择要倾斜的尺寸线。
5. 指定倾斜角度。
