上节给大家说了度量工具的一些属性设置，这节继续给大家说一说度量工具尺度线的一些显示设置。
工具/原料
-
CorelDRAW 2018 (64-Bit)
-
电脑
方法/步骤
-
1

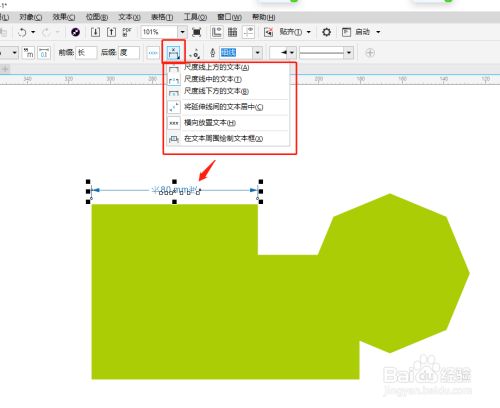

度量线文本显示位置：
点击属性栏上文本显示可以依照度量线定位度量线文本位置。
如下图，有多种位置可以选择。
-
2

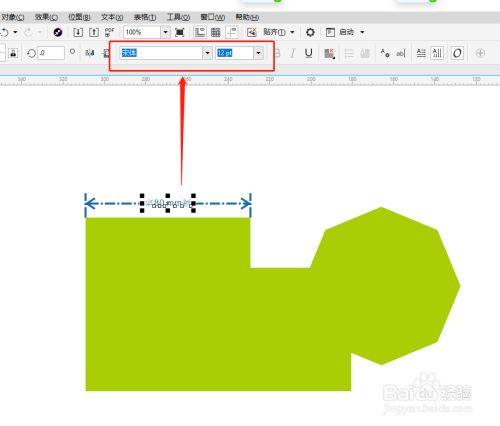

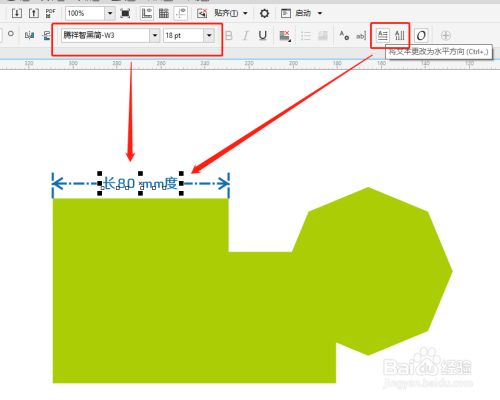

度量线文本调整：
大家有时会发现度量线文本看不清楚，看得不方便。
我们可以单独选择度量线文本后，调整属性栏上的字体样式，字体大小，和更改文本显示方向。
如下图所示。
-
3

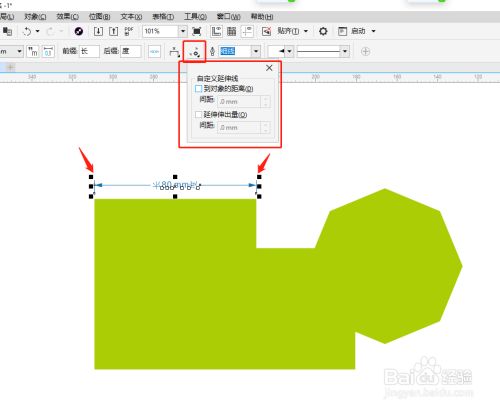

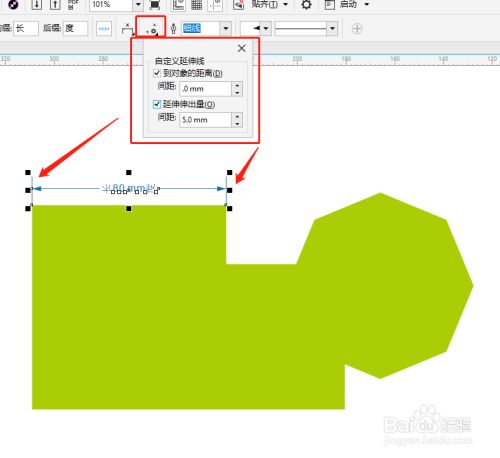

度量线上的延伸线长度设置：
延伸线选项可以定义延伸线到对象的距离和延伸伸出量。
如下图所示，可以勾选和输入数值来调整。
-
4

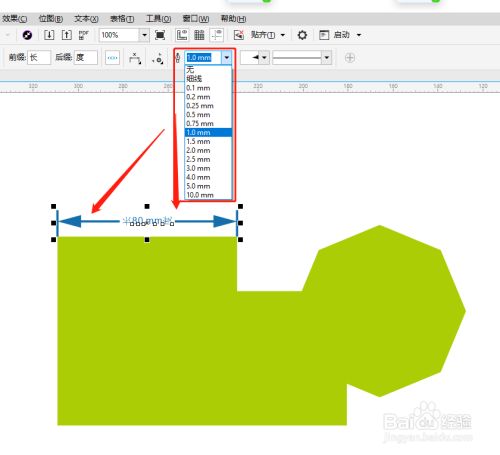

度量线轮廓宽度设置：
选择度量线后，点击轮廓宽度，可以选择不同的轮廓宽度，也可以直接输入数值调整。
如下图。
-
5

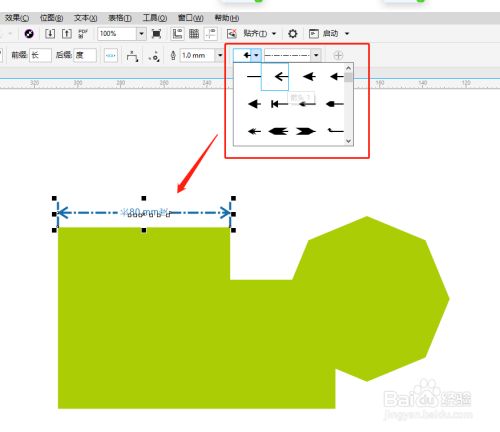

度量线箭头设置：
选择度量线后，点击双箭头，可以选择不同的箭头样式。
点击轮廓样式，也有多种选择，我这里选择了箭头1和虚线显示。
END
