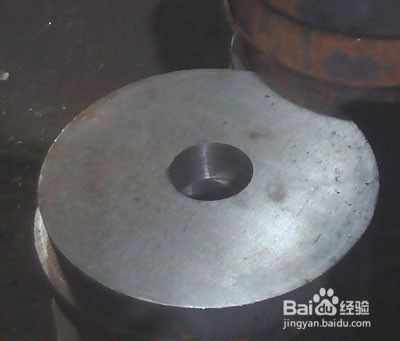

这是一个实例工件，和法兰盘子相似，分正反两面车削，原料如图，先钻出内孔，再进行加工。
方法/步骤
-
1
这是图纸，虽然不清楚，但朋友们看完程序后，就知道大体个尺寸了，先进行右侧的加工。
-
2
用G99模式开始，M42低速起动，用T0202车端面。
分两刀进行，直至车到Z0.
-
3
T0101；车外圆。
G00 X226 Z2；
G01 Z－22 F0.2；
G00 U2 W2；为了提高效率用G00；
Z2；
X222；
G01 Z－22. F0.2；
G00 U2 W2；
Z2；
END
方法/步骤2
-
1
车外圆用了三刀，这要看实际情况，毛料比较大所以用了三刀。
转换到T0303；
-
2
先扣除里面的台阶孔，第一步车削到Z－32，X81；
这里用的就是G92，前面学过的朋友就明白了，比G90的效率要高的多。
第二个G92 车削第一个台，最后车削到Z－25.1 X109；
-
3
退出到端面X112 Z2的位置，再慢慢靠近Z0；
再倒一个到X110的C1的角，然后再精车到Z－25.1 ，车到第一个台的高度X84；
再到X82，w-1倒一个角，最后车到图纸要求的Z－31的数值。
G00 U－2 W2；一定要注意U是负值，不然撞刀。
G00 Z－200；退出。
END
