最近阴雨连绵，在家呆着憋的难受就开始打扫卫生，把压箱底的东西（我老婆称之为垃圾）又重新倒腾了一遍，收拾中挑了几样旧配件出来，准备做个LED节能小台灯。这样，我在夜里上网的时候，就不用开着客厅大灯了，直接开个小台灯，这样不会影响到家人休息，又省电节能。大致设计初衷是这样的，用2块电池分别为小台灯供电，可以随意切换用电池1或者用电池2供电。支持USB充电，两块电池独立工作、独立充电。小台灯的灯头角度要可调节。

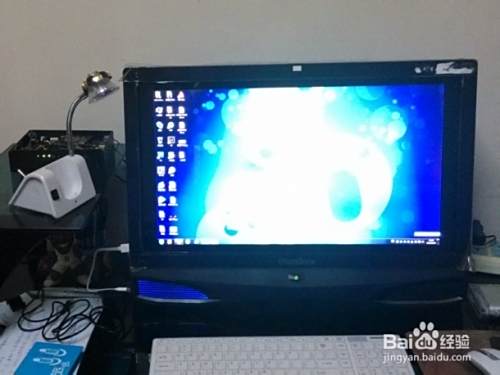

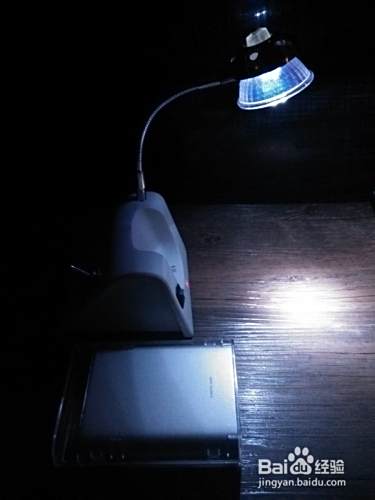

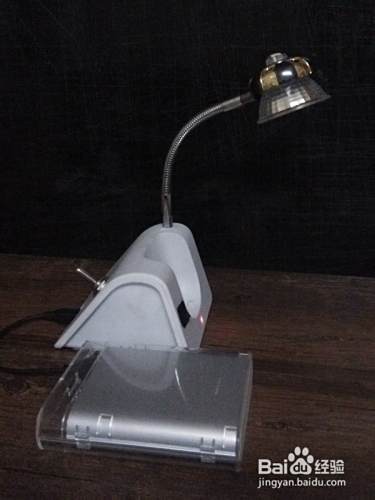

先上成品图吧-------------------------------------
工具/原料
-
<p>1、底座 1只 （两年前充话费送两个家庭手机，用了1年坏了，底座还留着。正好拿来当台灯底座了。）</p>
-
<p>2、旧电池 2块 （山寨手机电池你懂的，2块能够保证长时间照明。）</p>
-
<p>3、LED灯珠 4只 （以前做的一个纸质小台灯上拆下的）</p>
-

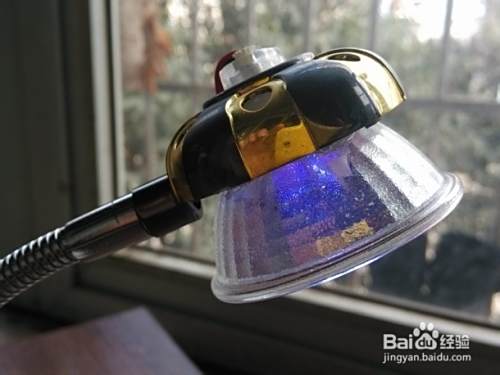

<p>4、聚光碗 1只 （旧射灯的灯头上拆下来的）</p>
-
<p>5、台灯管 1只 （附近网吧倒闭了，扔了好多垃圾摄像头，我找老板要了一只，回来拆个金属软管用。）</p>
-
<p>6、船型小开关 1只 （用来控制LED开或者关）</p>
-
<p>7、两联拨动开关 1只 （用于在两块电池之间切换）</p>
-
<p>8、细电线若干 （USB线中抽取）</p>
-
<p>9、热熔胶棒</p>
-
<p>10、旧手机充电器 1只 （另外一只手机的旧充电器）</p>
方法/步骤
-
1

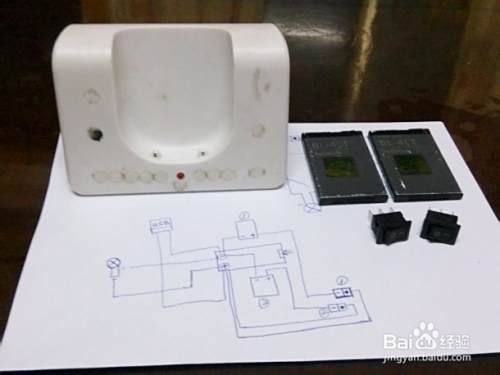

在纸上大致画了个电路图，文科生画这玩意真的不在行，我的物理水平基本停留在能分清正负极的级别上。
-
2

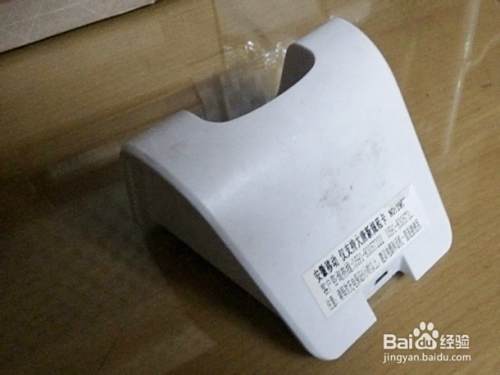

废旧底座
-
3

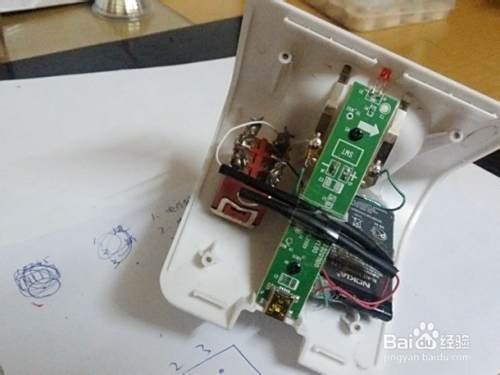

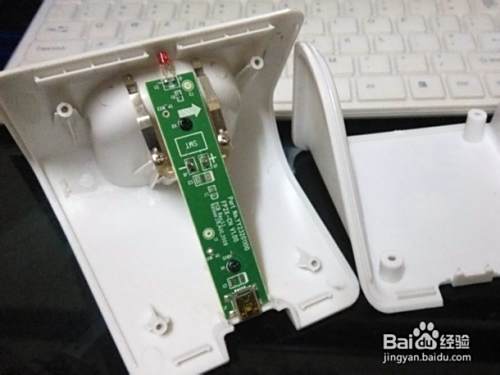

果断拆开底座，四个字偷工减料，就一个PCB板 一个MINI口，一个LED指示灯。
-
4

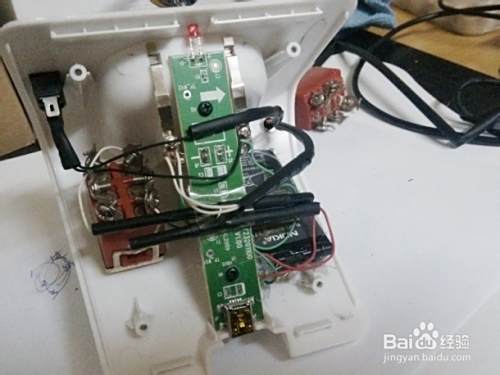

将电池安装在一遍，开关安装在另外一边。飞线全部是直接拧在一起，套个热缩管绝缘，部件都用热熔胶固定。外部用细砂纸打磨一下，磨掉污渍和标签。
-
5

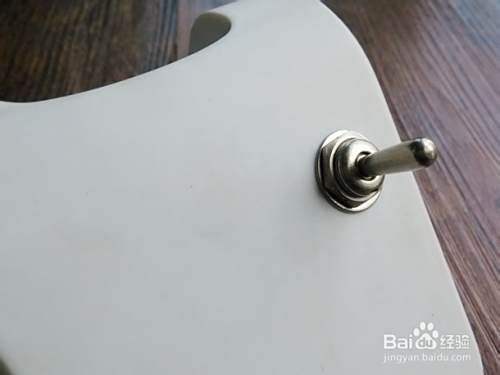

电池切换开关特写，向上为电池1，向下为电池2，中间为空档，不连接任何电池。可以外接电源直接用。
-
6

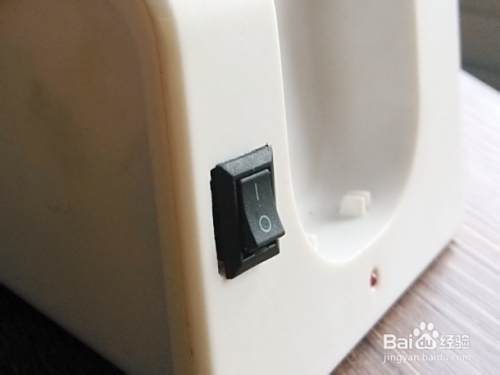

台灯开关特写，用来控制LED亮或者灭
-
7

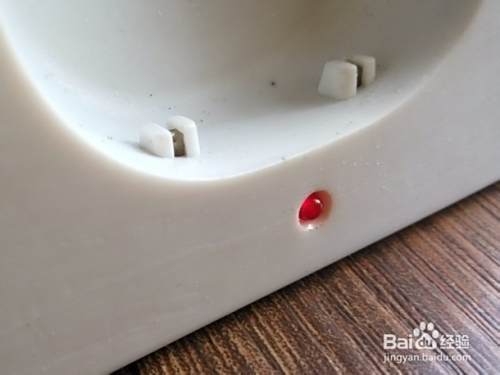

充电指示灯，一旦灯亮，则表示电路连接正常，可以开灯工作。
-
8

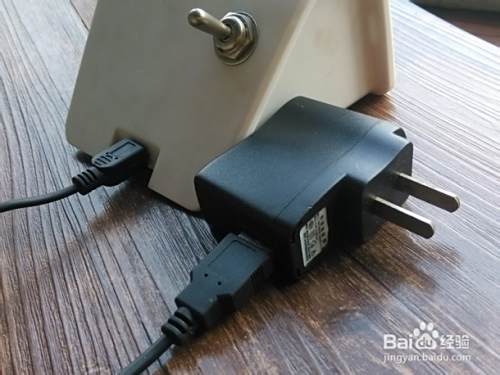

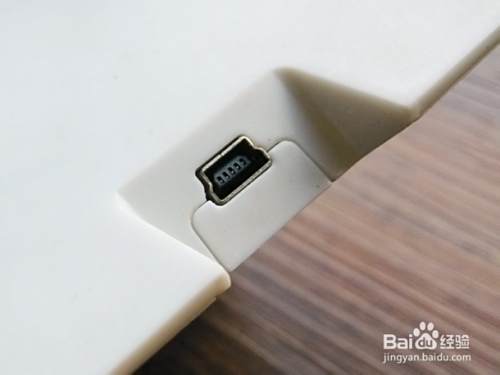

尾部MINI充电口特写。可以连接手机线充充电器，也可以连接小米移动电源。
-
9
充电器和充电头也是临时搭配的，直接红色、黑色线对接即可。绿色、白色线用不到，直接剪断包裹起来。
