在使用pads9.5时添加连接地网络的过孔

工具/原料

电脑
pads9.5

方法/步骤

1

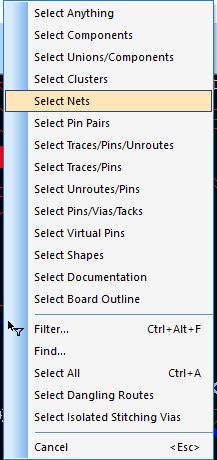

打开PCB文件进入pads layout界面，在空白处单击鼠标右键，选择“select nets”
2

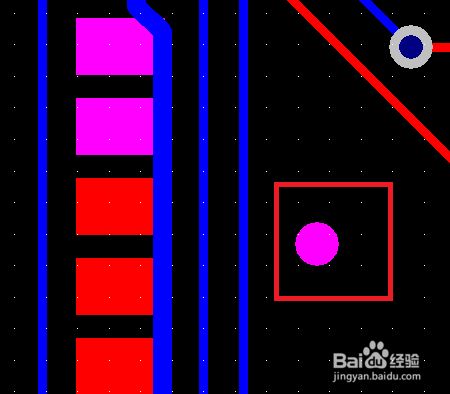

随便选择一个接地点，左键单击，如图选择粉红色的GND网络
3

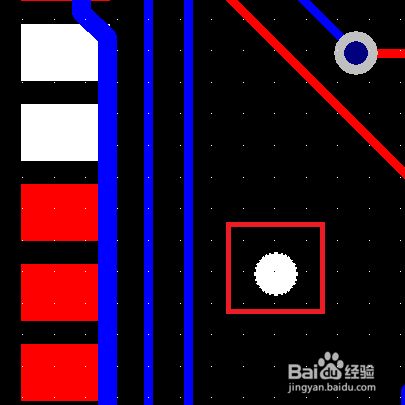

此时鼠标上悬停了一个过孔，该孔连接着地网络，选择合适地方放置即可。

END

注意事项

选择自己需要的网络
注意第一步，“select nets”，该过程非常关键
