如何画M8×35A级和B级六角头螺杆带孔螺栓？ - 经验大全

如何画M8×35A级和B级六角头螺杆带孔螺栓？很多人不知道如何操作，现在就详细讲解一下。

工具/原料

dell3400
windows10
solidworks2021

方法/步骤

1

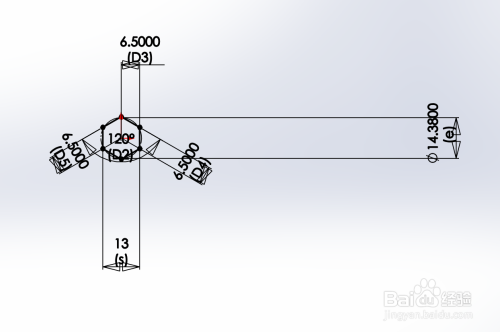

1、画一个六边形两边长13mm，为拉伸做准备。
2

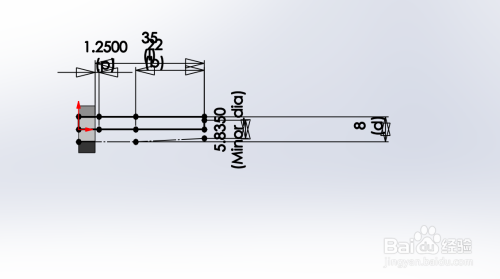

2、画一个不规则图形，长度为35mm，为旋转做好准备。
3

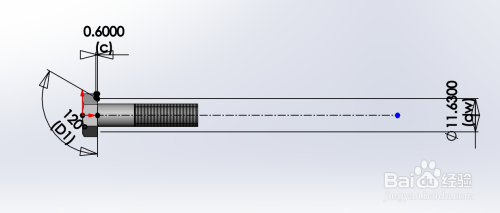

3、画一个不规则图形，为旋转切除做好准备。
4

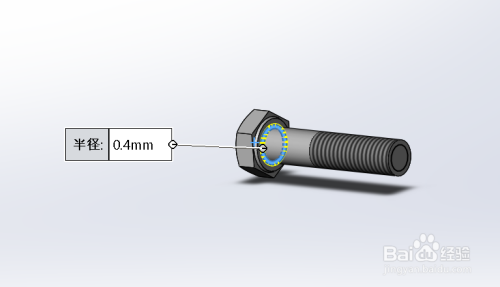

4、进行圆角化，半径为0.4mm。
5

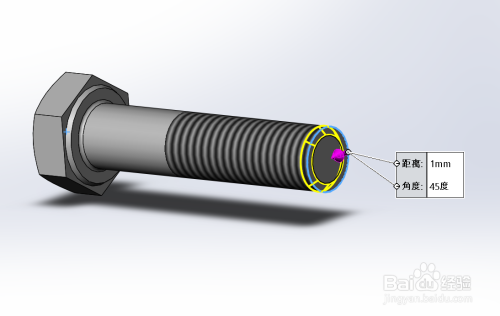

5、倒角化，距离为1mm，角度45°。
6

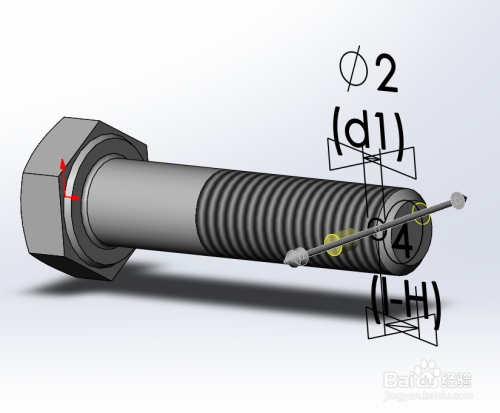

6、进行拉伸切除，直径为2mm。
