RTCA/DO-160G规定的测试包括26个部分和三个附件，包括有：温度、高度、振动、沙/尘、电源输入、射频敏感度、雷击和静电放电等测试内容，但是只有15至23节和25节与电磁兼容相关。其中的第22节为“雷电感应瞬变敏感度”，第23节为“雷电直接效应”，这两类测试是RTCA/DO-160G的特色内容，充分考虑到了实际工作的雷电环境对航空飞行器的影响。本经验主要分享北京都兴科思工程师对某产品的传导发射和辐射发射整改经验。
方法/步骤
-
1

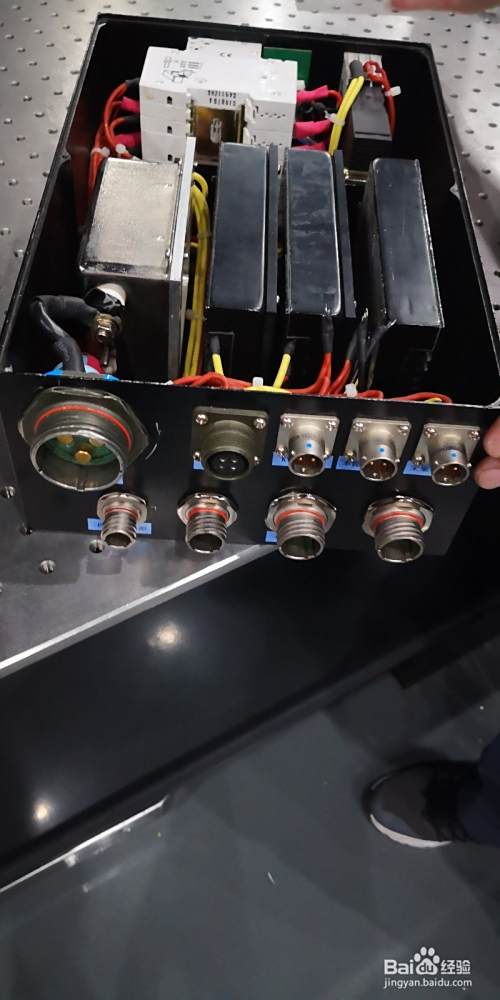

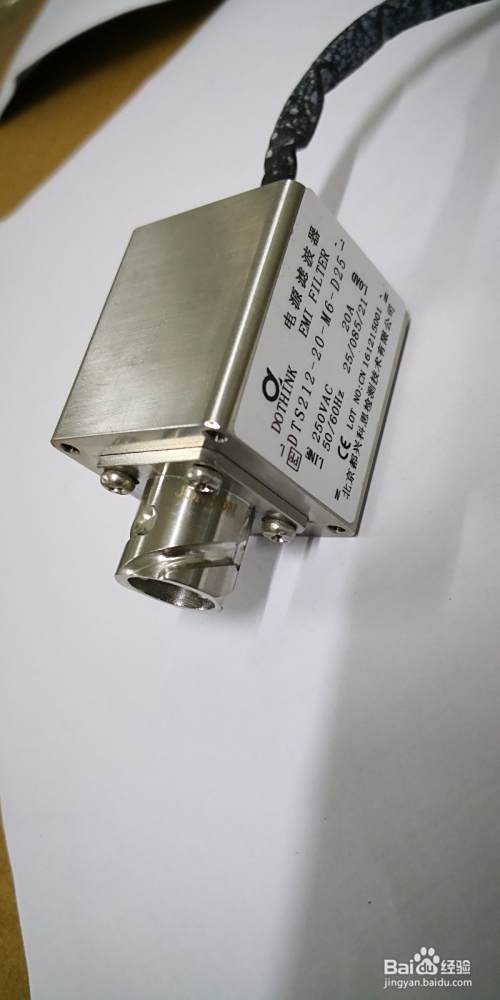

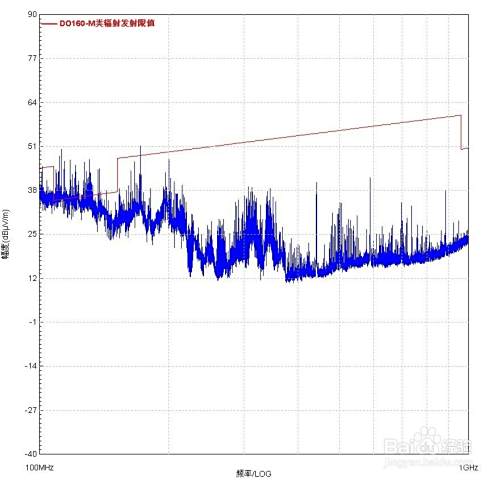

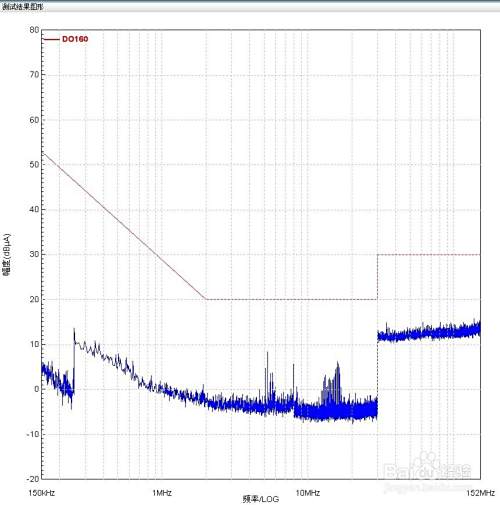

首先解决电源传导发射问题，原先客户提供电源发射非常大，且电源内部布局不合理，通过沟通为客户沟通，重新更换安装外壳和定制电源。并同时对电源配备了都兴科思生产的电源滤波器。电源部分改进前后和测试结果对比如下：
-
2
-
3

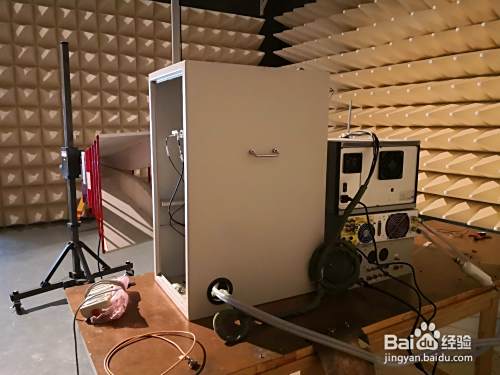

解决了电源传导发射后，电源线的辐射发射问题得到很好的抑制，但用近场探头探测发现互联信号线是辐射源头，故而对信号线加装滤波器，效果有所改善，但低频还有部分频段超标，再次用近场探头找出发射较高的数据传输线，并改为屏蔽线做好接地，结果符合测试要求。
END
经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
