SW如何设置焊缝特征为切线延伸 - 经验大全

今天来教大家SW如何设置焊缝特征为切线延伸，来学习一下吧。

工具/原料

联想Y7000
Windows10
Solidworks2018

方法/步骤

1

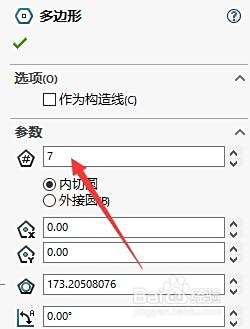

首先，点击”草图绘制“按钮，用多边形工具绘制七边形
2

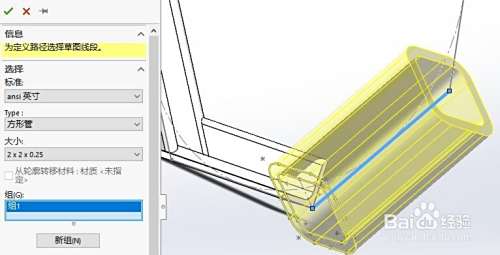

其次，进入结构构件命令，创建组１的结构构件
3

之后，再次利用结构构件创建组２结构构件
4

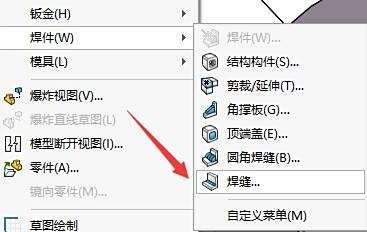

再之后，点击”焊缝“命令，选择”焊接路径“
5

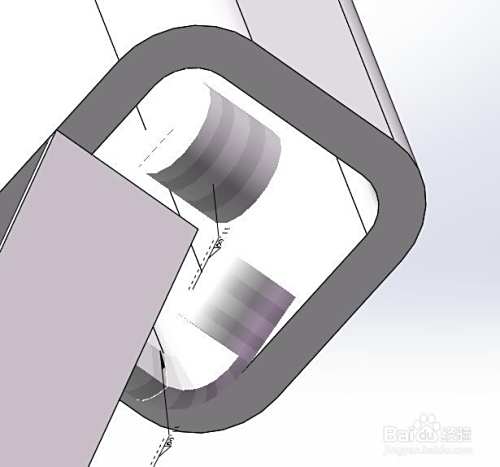

最后，在”焊缝“选项卡中勾选”切线延伸“即可，效果如图所示
