caxa三维设计训练五十五抽壳曲面带子
方法/步骤
-
1

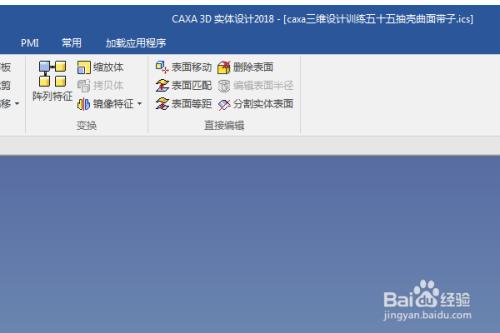

打开caxa三维实体设计软件，
新建一个空白的设计环境，
保存为：
caxa三维设计训练五十五抽壳曲面带子
-
2

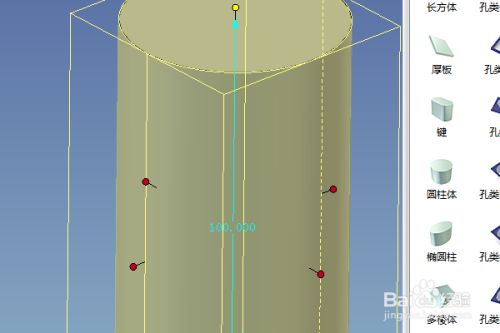

从右边的设计元素库中拖一个圆柱体过来释放，
点击手柄，调整尺寸：直径50，高度100。
-
3

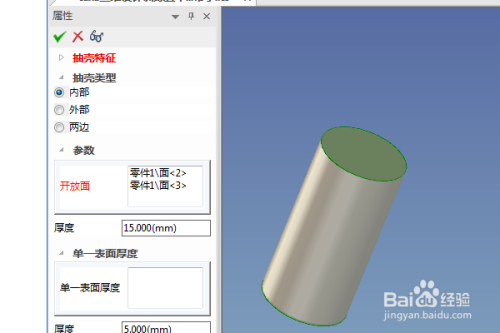

点击工具栏中的抽壳命令，
设置厚度为15，点击圆柱体的上下两个平面。
回车。
-
4

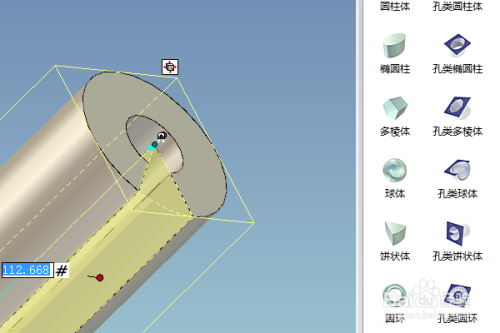

从右边的设计元素库中拖一个孔类饼状体到三维空间，点击上端面的圆心点释放，拖动手柄，超过圆柱体的高度。
-
5

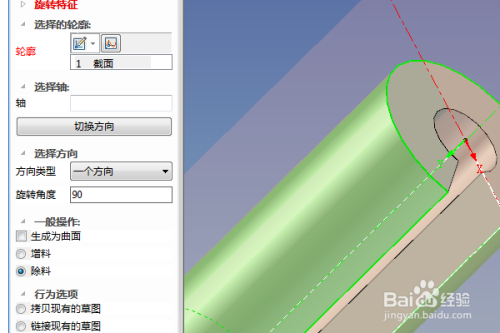

在设计树中选中孔类饼状体，单击右键，编辑特征，
然后调整旋转角度为90，回车。
-
6

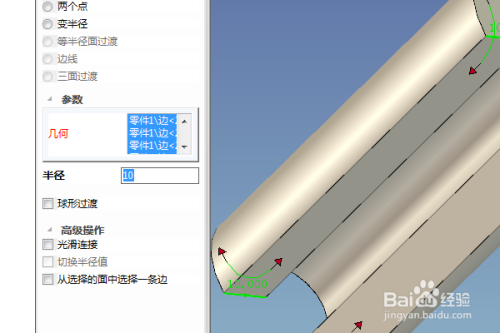

点击工具栏中的圆角过渡，
设置半径R10，
点击实体的四条边线，回车。
-
7
点击工具栏中的抽壳命令，
设置厚度为2，点击圆柱体的内外两个侧面
回车。
-
8

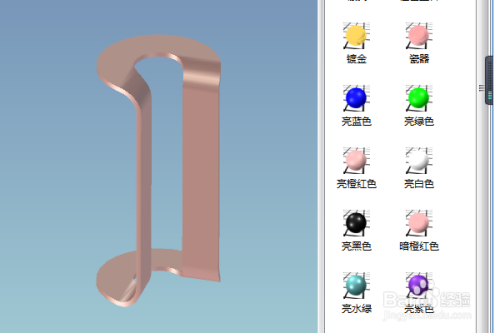

将显示设置为真实感图，给实体指定亮橙红色效果，
至此，
这个简单的实体就建模完成，本次训练结束，
END
