Creo和ProE圆角特征创建方式知多少

1.边界链圆角

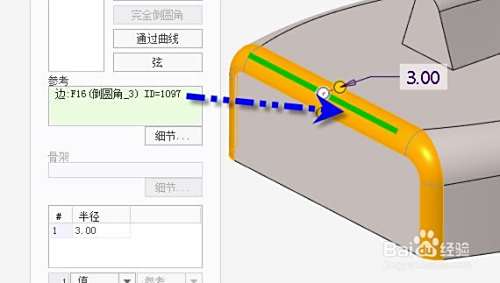

    大部分场合下用户都会使用边界链作为参考来创建圆角，默认的情况下creo会自动把用户选择的边界所在的相切边界链都选上进行圆角处理。

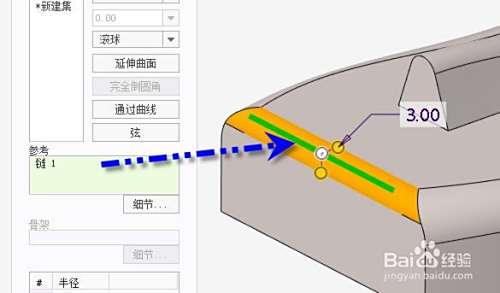

    如果用户只想单独对相切链中的某一段进行倒圆角，则需要在选中边界后按住Shift键再选一次那条边界便可，

2.边-面圆角

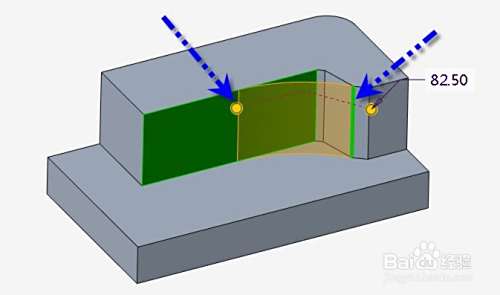

     边-面圆角就是选择一个曲面以及曲面外的一条边界来进行创建圆角特征，生成的圆角几何通过选定的边界并且和指定的曲面相切。要注意的是，创建边-面圆角必须先选择曲面然后按住CTRL键选择通过的边界。

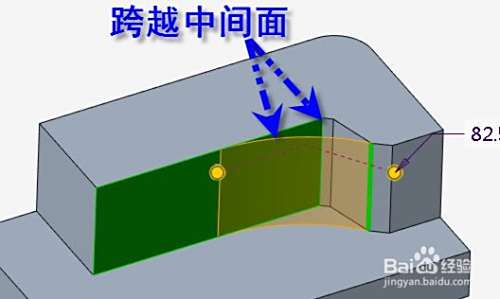

   如果边界所在的曲面和指定曲面是相邻的，那么边-面圆角和直接选择两个面的公共边创建大半径的圆角是一样的。但是边-面圆角中，选择的边所在的曲面不需要和指定的曲面有公共边，它们之间可以存在其他曲面（特别是不相切的曲面），这种情况下就不能选择边界来创建圆角得到想要的效果了，必须使用边-面圆角。边-面圆角生成的圆角几何可以直接覆盖或替代边和面之间的其他曲面，这个特性可以甚至可以在修补烂面的时候用来直接去除它们之间的烂面。

3.面-面圆角

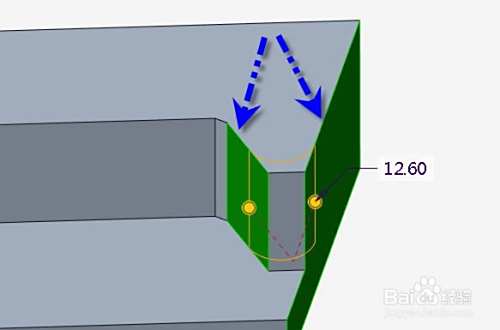

面-面圆角是创建两个选定的曲面直接的连接圆角几何，两个曲面不需要相邻，生成的元件几何同样可以覆盖或替代两个曲面间的连接曲面。创建面-面圆角选择参考时按住CTRL键分别选择要倒圆角的两个曲面便可。

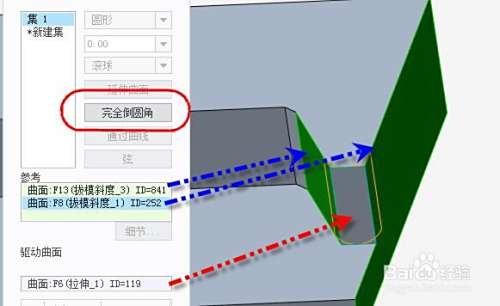

   在面-面圆角中，还可以创建全圆角，此时需要额外选择一个和全圆角相切的驱动曲面。

4.边-边全圆角

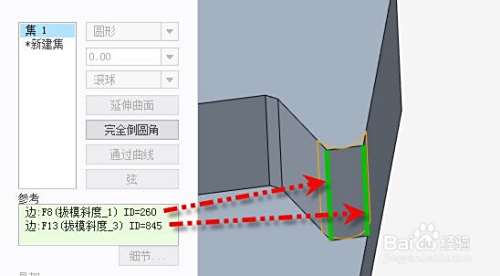

    当按住CTRL选择实体表面的两条不相交的边界链时，可以按下全圆角选项创建边-边全圆角。创建的边-边全圆角几何和会两条边所在的三个曲面都相切，如图所示。

以上就是ProE和Creo可用的圆角特征创建方式，每种方式都有特定的应用场合，有些还可以同时应用多种方式，用户需要根据模型的具体情况和自己的设计意图采用合适的创建方式。
