如图所示，螺旋柱为玩具投篮机的组件之一。
方法/步骤
-
1

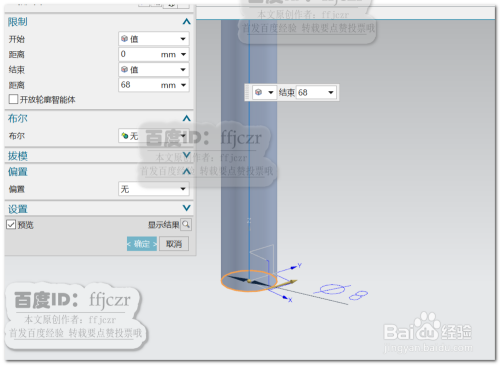

以XY面作为草绘平面，画出直径为8的圆作为拉伸截面线；拉伸的高度为68.
-
2

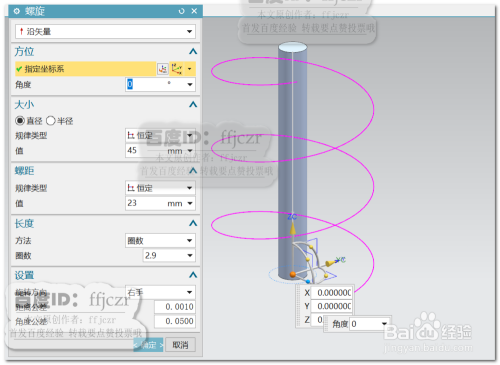

选用螺旋命令，以坐标原点为起点，直径为45，螺距为23，圈数为2.9.
-
3

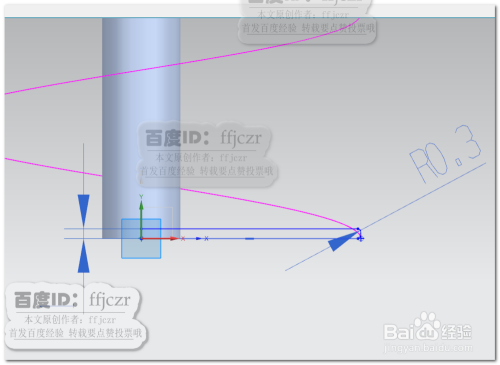

以YZ面作为草绘平面，在草绘中以坐标原点为矩形的其中一个对角点，在第一象限绘出一个高为1长度为22.5（螺线的起点处）的矩形；对矩形右侧的两个对角倒半径为0.3的圆角。
-
4

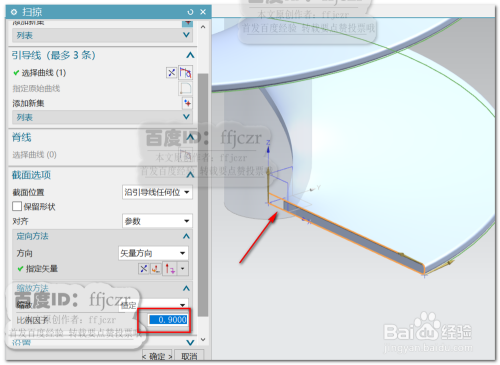

选用扫掠命令，截面线为上步草图中的矩形，引导线为为第2步创建的螺旋线，矢量方向为+Z，比例因子为0.9.

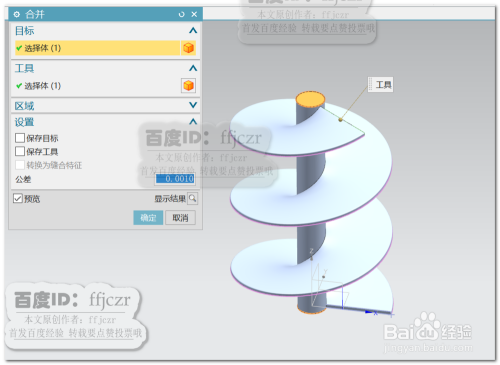

将扫掠得到的实体与圆柱体用布尔合并成一个整体。
-
5

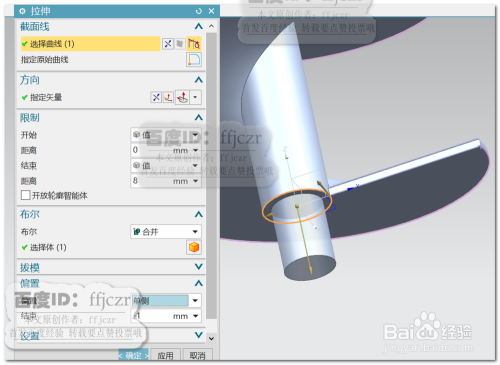

选用拉伸命令，选择模型下端面的边作为拉伸截面线；拉伸方向为-Z轴，距离为8，布尔为合并。开启单侧偏置，值为-1.
-
6

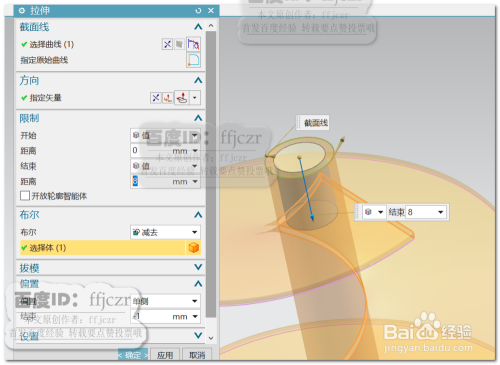

选用拉伸命令，选择模型上端面的边作为拉伸截面线；拉伸方向为-Z轴，距离为8，布尔为减去。开启单侧偏置，值为-1.确定后得到圆柱端开孔的效果。
玩具投篮机螺旋柱模型创建完成。
