CAD怎么画向阳葵?

2022年11月1日 16点热度 0人点赞

CAD怎么画向阳葵?

方法/步骤

  1. 1

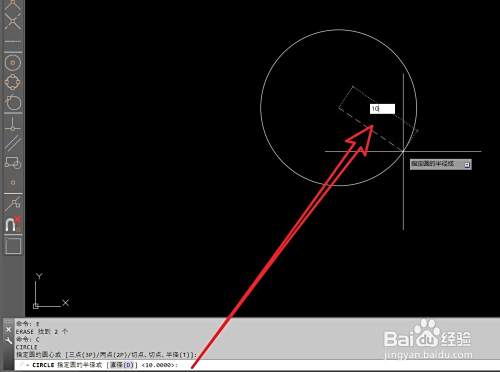

    打开CAD,用【圆:C】命令,画一个R10的圆,如图

    命令: C

    CIRCLE

    指定圆的圆心或:(随便选一点)

    指定圆的半径或 [直径(D)]: 10

  2. 2

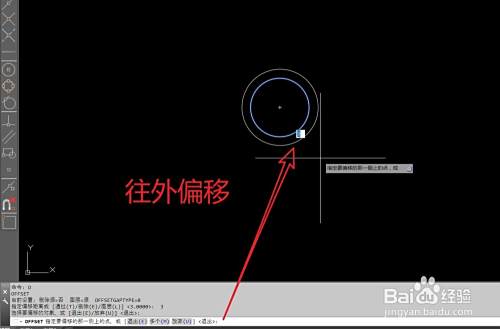

    2.用【偏移:O】命令,把圆往外偏移3mm,做个辅助圆,如图

    命令: O(OFFSET)

    指定偏移距离或 :  3

    选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>:(选择R10圆)

    指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)] <退出>:(在圆的外面点一下)

  3. 3

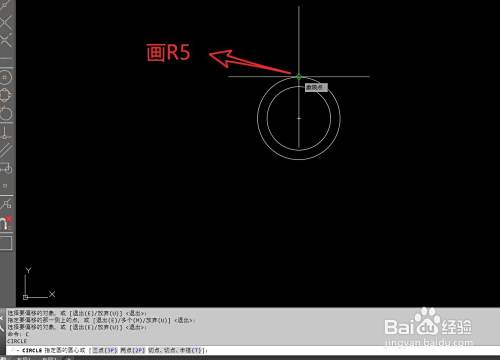

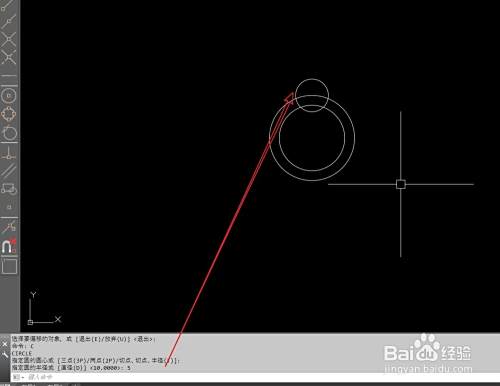

    3.以辅助圆的顶部象限点为圆心,画一个R5的小圆,如图

  4. 4

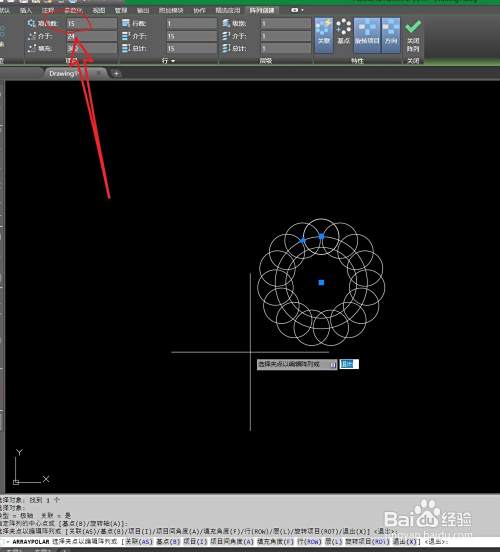

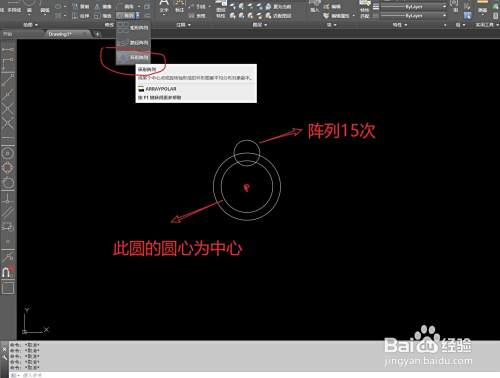

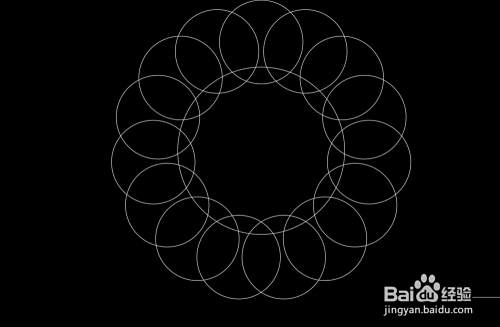

    4.用【环形阵列】命令,以R10的圆心为中心,把小圆阵列15次,如图

  5. 5

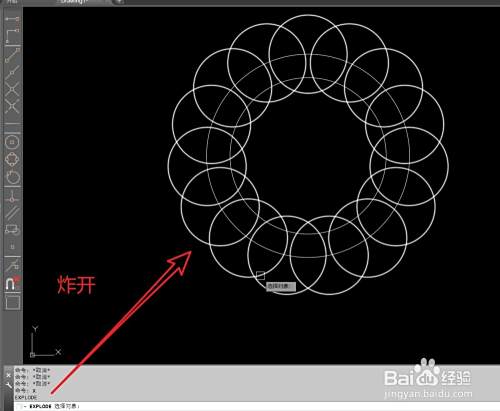

    5.用【炸开:X】命令,把阵形的图形炸开,再把辅助圆删除掉,如图

  6. 6

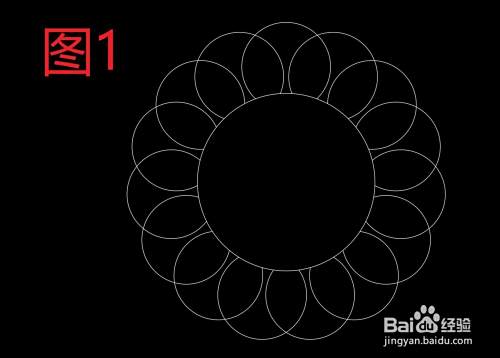

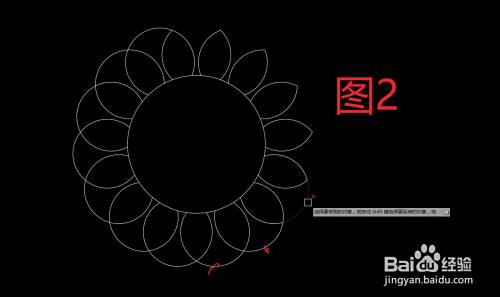

    6.用【剪切:TR】命令,把阵列圆修剪成以下图形,如图

  7. 7

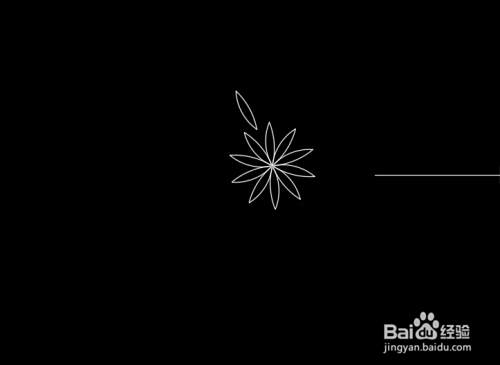

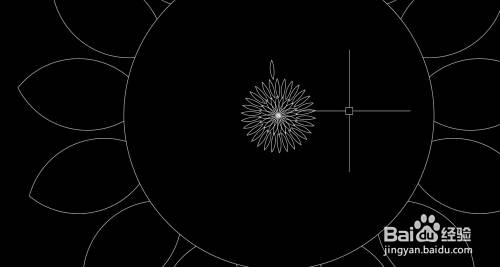

    7.用两条圆弧线,画成扁状图形,像瓜子一样,把画好的图形其中一个端点,移动到圆心上,如图

  8. 8

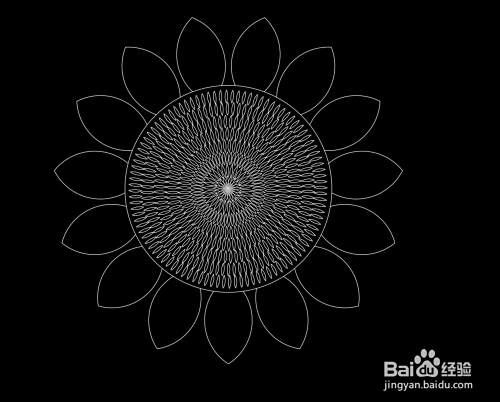

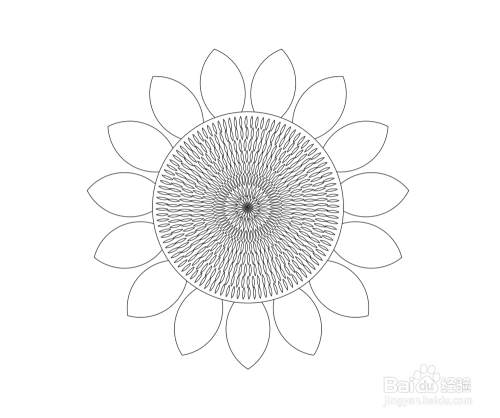

    8.用【环形阵列】命令,以R10的圆心为中心,把瓜子阵列成图形,用【复制:co】命令,把瓜子复制在阵列好的图形间隙中,如图,再阵列,重复以上步骤,向阳葵就画好了!
