直线画出辅助线，用圆工具绘制出圆，进行修剪和标注操作。
方法/步骤
-
1
1. 打开桌面上的AutoCAD 2007。
-
2
2. 选绘图工具箱中的直线工具，在正交模式下画出辅助直线。
-
3

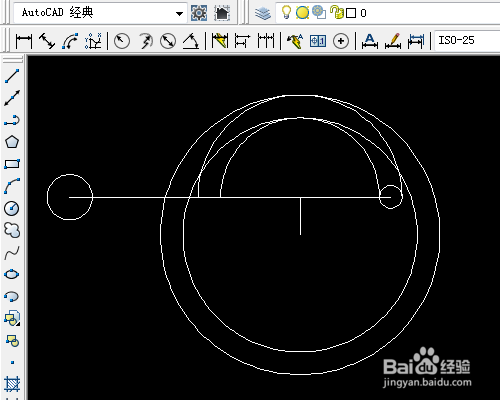

3. 用圆工具，直线的端点为圆心，按半径绘制多个圆。
-
4
4. 按快捷键TR，修剪圆多余的部分。
-
5
5. 以短直线的端点为圆心绘制另外的两个圆，修剪多余的线段。
-
6

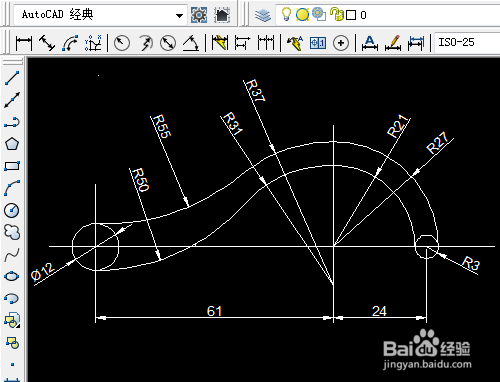

6. 单击圆工具，选相切、相切、半径（T）绘制两个大圆。修剪多余线段和用标注工具标注尺寸。
END
