我们在用PRO/E进行设计时，在涉及到受力的分析时，我们都会用到Mechanica,这样我们就必须给零件创建一个力，下面我将为大家分享一个简单的例子。
方法/步骤
-
1

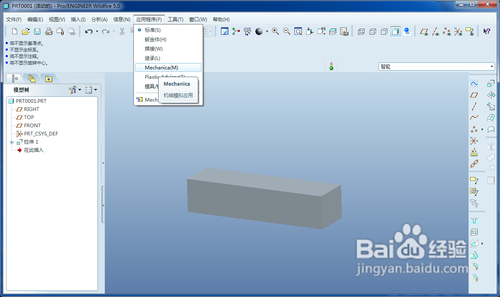

选择Mechanica选项
-
2

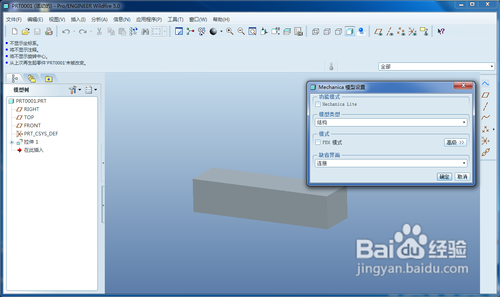

选择结构类型和缺省界面
-
3
进入受力分析面板
-
4
给零件附上要求的材料
-
5
选择要求的材料到右边的白色空白地方，再确定
-
6

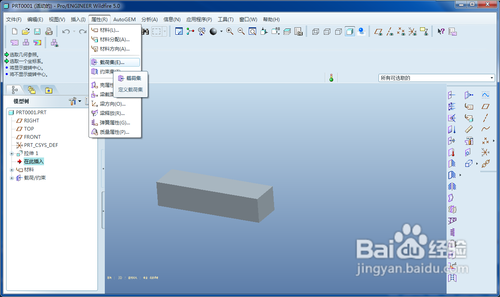

添加载荷集
-
7
新建载荷 ，并编辑说明，点击封闭
-
8
附上力和力矩
-
9

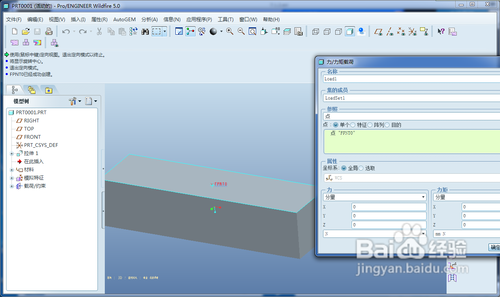

进入力/力矩载荷界面，并选择好相应的参照
-
10
加载参照
-
11
给在要求的参照上附上要求要受的力
-
12
点击预览，确定受力方向是否正确
-
13
力/力矩载荷附加完毕。
END
