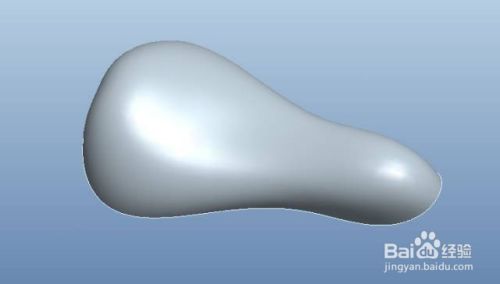

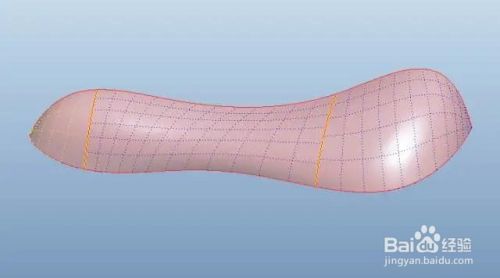

下面跟大家分享一下Creo怎么创建自行车座垫？最终结果如下图所示
方法/步骤
-
1

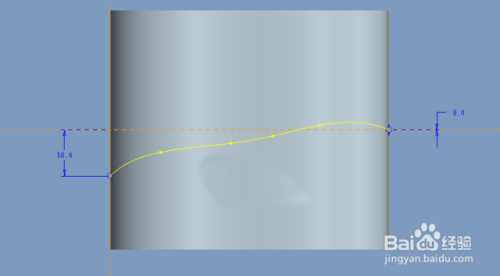

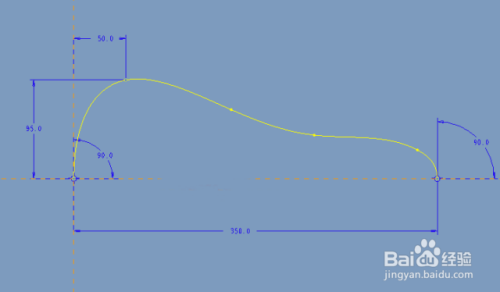

点击拉伸，在Front平面绘制如下的草绘，对称拉伸300。
-
2

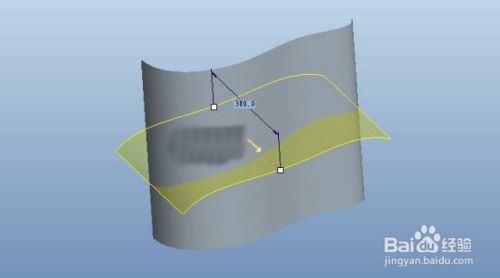

点击拉伸，在TOP平面绘制如下的草绘，对称拉伸300.
-
3

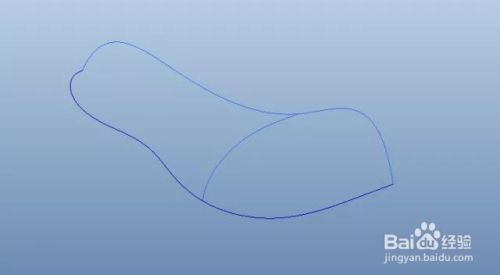

选择两个曲面，点击【编辑】–【相交】，创建如下的相交线。
-
4

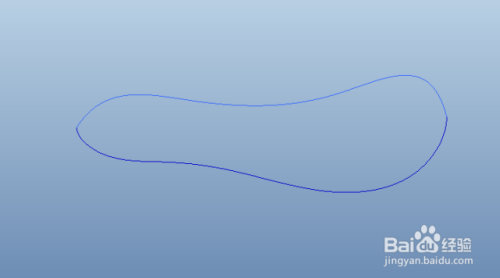

在TOP平面绘制如下的草绘。
-
5
创建基准平面。通过RIGHT平面和上一步打断的点创建基准平面1和2.
-
6
创建基准点。通过上一步创建的两个基准平面与相交曲线的交点创建基准点。
-
7

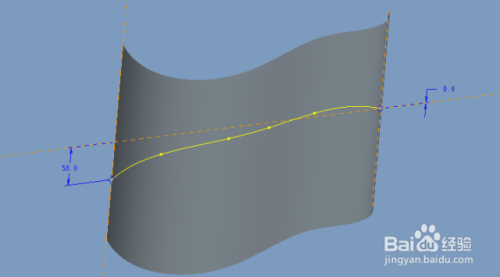

在基准平面1上创建如下的草绘。
-
8
在基准平面2上创建如下的草绘。
-
9

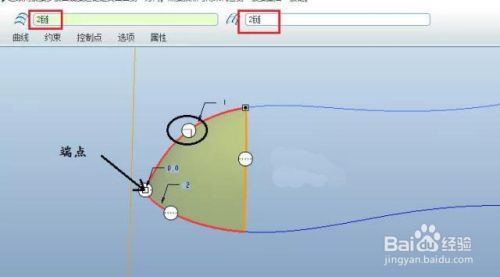

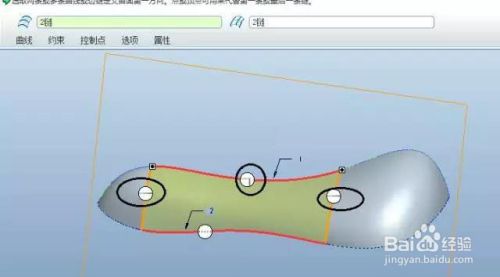

点击【边界混合】，这里为小编是通过依次进行边界混合创建曲面的。选择下面边界，其中第二方向是一个端点和下图黄色的边界构成。注意下图黑色圆圈的边界约束条件为垂直。
采用同样的方法创建下面的曲面。注意黑色圆圈的边界条件为垂直。
采用同样的方法创建下面的曲面。注意黑色圆圈的边界条件为垂直和两个相切。
-
10
曲面合并。
-
11
镜像
-
12
再次合并
-
13

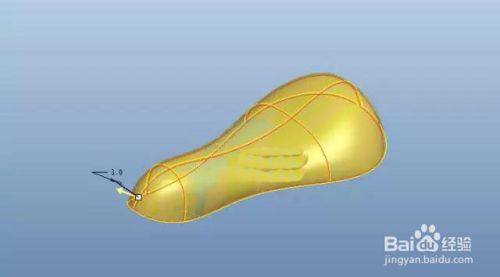

加厚
-
14
完成
