proe efx钢结构机架搭建的操作入门

Expert Framework （Pro/E的钢结构框架设计专用模块）,简称EFX

在目前的钢结构框架设计系统中，框架设计是一个非常慢和繁复的工作。基础的描述钢结构的输入结构数据修改时，整个设计需要重新构造。Pro/ENGINEER 框架结构设计专家专为机械设计者和设备制造企业量身定做，以简化和加速结构设计。智能组件库和自动创建可交付项使框架设计的速度比标准的设计技术最高快10倍。从概念到生产的过程非常简单，便于设计任何包含等剖面轮廓的产品。享受从2D系统3D CAD的高效转变。下面通过简单的例子搭建机架来演示下操作。

工具/原料

proe

配置插件选项

1

默认proe没有加载此插件的，需要设置。

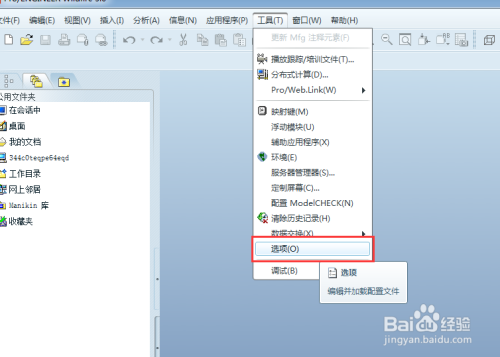

步骤：工具-选项

在选项里输入efx_enabled

值输入 yes
2

保存下，下次打开自动会加载。

第一次需要关闭proe，重新打开才能使用。

END

必要的设置

1

进入efx操作界面

新建组件进入装配界面
2

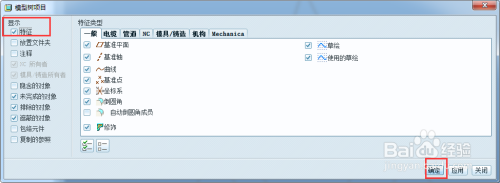

左边模型树可能没有显示特征，可以设置。

勾选显示特征，确定
3

首先要新建项目，必须要做，不然后面操作无法进行。

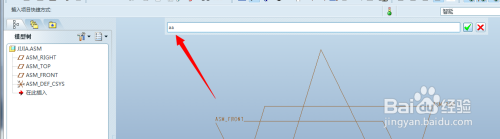

输入项目名称，例如aa
4

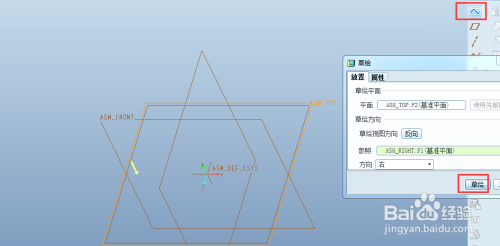

草绘机架结构线

画如图尺寸
5

镜像草绘线
6

选取钢机构截面

轮廓
7

从库中选取梁截面
8

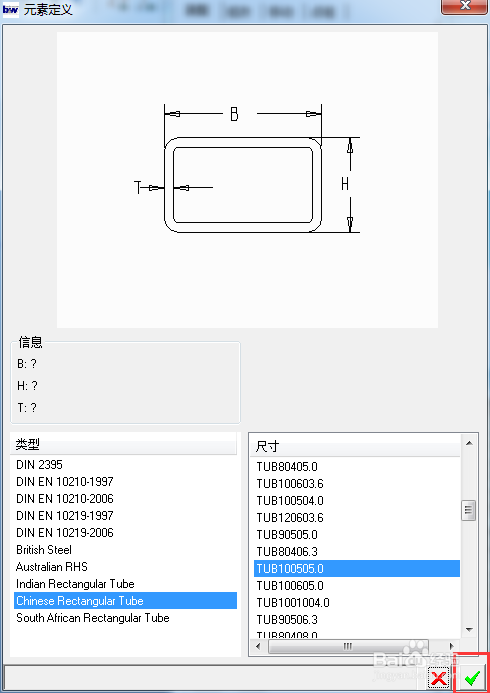

选择钢结构类型和尺寸

里面有中国标准。

END

正式搭建机架

1

必须要选择参照

一个方向平面和直线，曲线或个2点
2

方向平面选择方法

必须与红色线平行

中间的叉叉是参考线或点
3

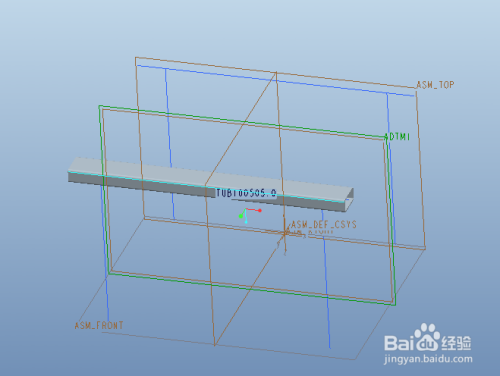

选择方向平面后，平面会显示绿色
4

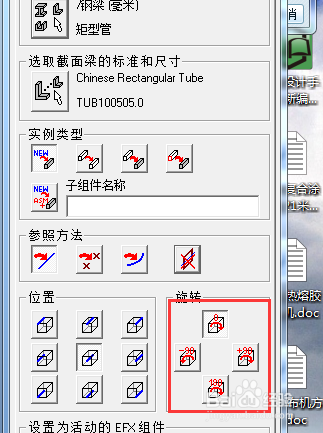

如果想让方管立着放，就是短的边在水平方向，有2总方法，

1，把图上已经搭建好的方管，旋转90
5

2，可以重新选择方向平面-选择水平方向

这个必须删掉原来的方向平面，再删掉原来的方管，重新设定。

先点那个叉叉平面，再删除方管，选择要删除的零件。

再回到上面重新选择方向平面。
6

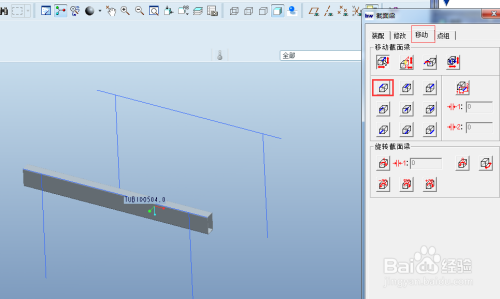

调整位置，上中下左中右前中后，9个方向，任意选择。意思是你选择的线是在界面的什么方向。多试几次，就知道了，就算方向不对，可以移动到自己想要的位置。
7

搭建其他方管，可以选择2个点创建方管。
8

剩下部分，为了方便统计，相同长度的方管，只要重新装配现有的方管可以了，只要选择要装配的方管。
9

用相同办法，利用已装配的方管搭建。
10

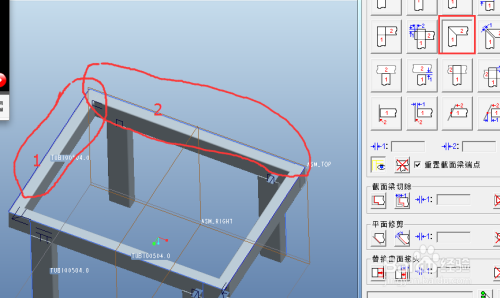

重叠部分需要修剪，利用接头
11

用相同的办法，用T型接头。会出现接头标识。
12

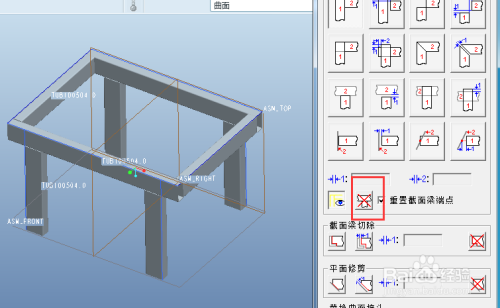

如果出现操作错误，可以删掉接头，重新弄接头。
13

连接器

END
