动态面板是Axure中唯一一个能够被拖动的元件。任何元件想要有被拖动的效果，都要放置在动态面板中。
如果需要让一个动态面板被拖动，必须在动态面板的触发事件【拖动时】中添加用例动作，【移动】动态面板为某一种拖动行为。动态面板的拖动行为包括：拖动（自由拖动）、水平拖动和垂直拖动
方法/步骤
-
1
我们制作一个能够水平拖动的滑块，并且在拖动时不得超出标尺两端。

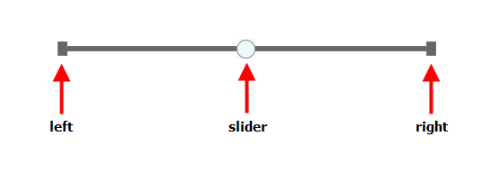

我们用矩形做一个标尺，并在两端分别用矩形做好左边界“left”和右边界“right”，然后用矩形改变为圆形并转为动态面板，作为滑块“slider”。当拖动滑块时，滑块能够水平移动。并且在移动过程中，如果触碰到两端边界要停留在指定的位置上。
首先判断拖动时是否超出了边界，如果超出了让滑块移动到指定位置上。

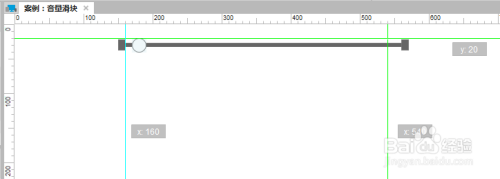

以左侧边界为例，矩形“left”的X轴坐标为150，宽度为10，如果滑块接触到左侧边界的矩形，我们就要让滑块移动到X轴160的位置上。因为是水平移动，Y轴坐标不会改变，仍然是当前滑块的Y轴坐标20。而滑块接触到右侧边界时，要移动到的位置是右侧边界矩形的X轴坐标-滑块的宽度。右侧边界矩形“right”的X轴坐标为560，减去滑块的宽度20，结果是540。Y轴的坐标同样是20
-
2
了解了边界限制滑块的原理，我们就来添加判断和相应的用例动作。仍以左侧边界为例，双击动态面板“slider”的【拖动时】事件打开用例编辑界面，然后点击【添加条件】，设置条件内容为【元件范围】“slider”接触【元件范围】“left”
-
3

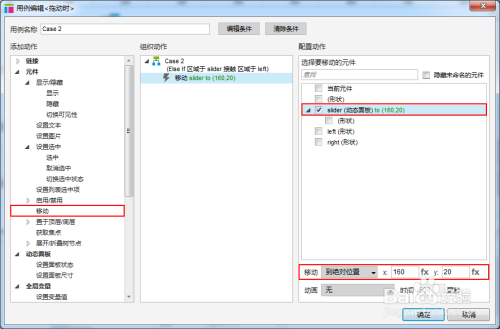

设置满足条件时的动作为【移动】“slider”，移动【到绝对位置】x轴“160”y轴“20”
-
4
设置当满足条件【元件范围】“slider”接触【元件范围】“right”时，【移动】“slider”【到绝对位置】x轴“540“y轴”20“。

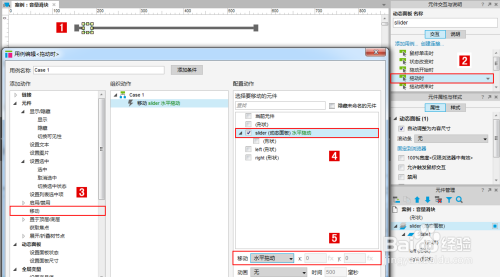

然后我们让滑块能够被拖动。双击动态面板的触发事件【拖动时】，添加用例动作【移动】，勾选动态面板“slider”或者“当前元件”，选择【移动】列表中的选项“水平拖动”
END
