本经验分享AutoCAD中如何创建新的标注样式。
方法/步骤
-
1

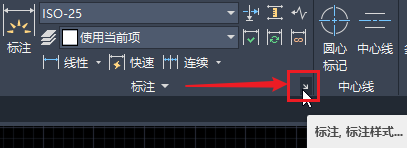

单击“注释”选项卡“标注”面板中右下角的箭头。
-
2

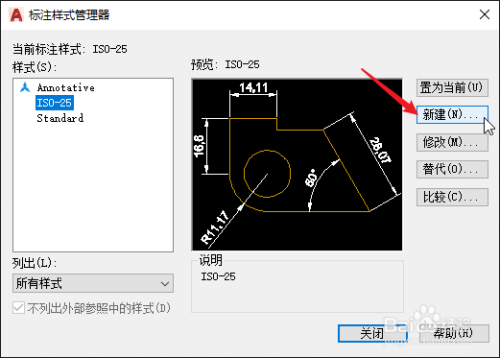

在弹出的“标注样式管理器”中单击“新建”按钮。
-
3

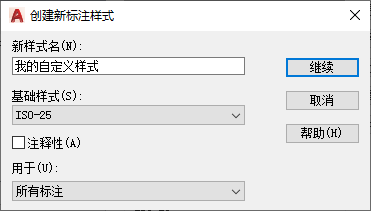

在“创建新标注样式”对话框中，输入新样式名、选择基础样式等，然后单击“继续”。
-
4

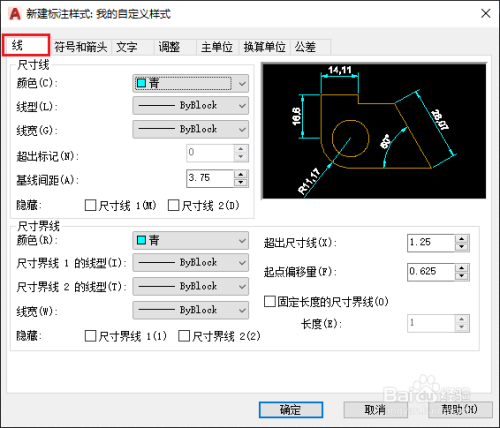

在弹出的“新建标注样式”对话框的“线”选项卡中，设置“尺寸线”和“尺寸界限”。
-
5
在“符号和箭头”选项卡中，设置箭头大小和样式、圆心标记等。
-
6
在“文字”选项卡中，设置文字样式、颜色、高度、位置、对齐方式等。
-
7
在“主单位”选项卡中，设置标注单位、精度、分割符号等。
-
8
完成“调整”、“换算单位”、“公差”选项卡的设置，然后单击“确定”范围主界面。
-
9
在“标注样式管理器”的样式列表中我们可以看到新建的自定义样式。
-
10
在使用时，我们可以通过“标注”面板中的“样式”下拉列表选择应用我们自定义的样式。
END
