现在画图不想以前，图框什么的都需要自己画，现在买画图用纸时，都是将图框及标题栏什么的印在上面的。但是作为一名画图员，这个基本的图框标题栏的画法是不是要掌握？这里笔者以A3图纸图框标题栏为例。A3图纸规格420x297。
方法/步骤
-
1

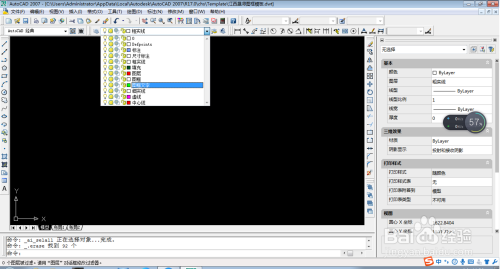

打开CAD，新建一个空白文件，按照需要设置好图层。例如：
1、粗实线
2、图框
3、图框文字
4、标注等
-
2

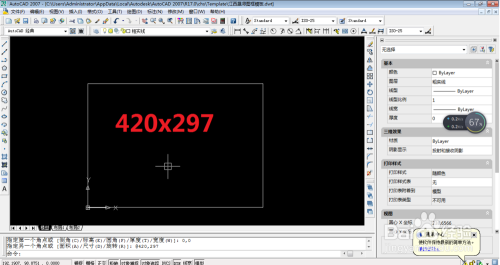

画个420x297的矩形。
1、rec，回车
2、0,0，回车
3、420,297，回车
执行以上操作，图框的外矩形就画好了。
-
3
向内偏移5mm，生成一个小矩形。
1、O，回车
2、输入数字2，回车
3、左键单击矩形内部。
执行以上操作，效果如下图所示。
-
4

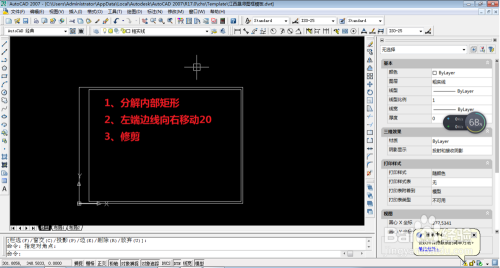

分解内部小矩形，并向右移动分解之后的小矩形左边线20mm，然后修剪多出的线段。
1、输入X，回车
2、选择小矩形，回车
3、输入M，回车
4、点击左端边线，鼠标右移，输入数字20，回车
5，TR，回车，修剪多余的线段。
执行以上操作，屏幕如下图所显示。
-
5

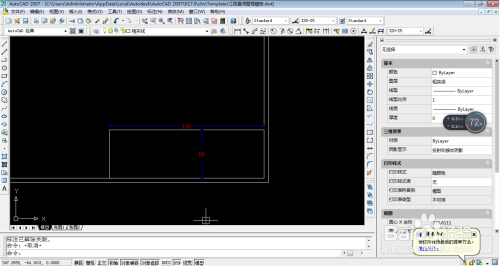

按下图尺寸偏移，修剪。
1、将小矩形右边线向左偏移180。
2、将小矩形下边线向上偏移56。
3、按下图形状修剪多余的线段。
-
6

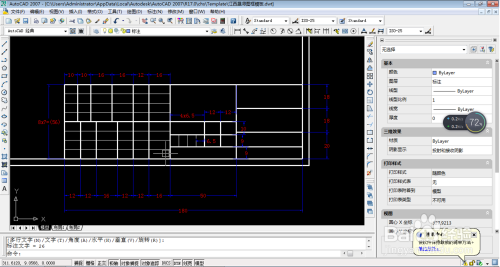

按下图尺寸偏移、修剪图框图格。
下图中的尺寸来自于《现代工程图学第三版》。
你们也可以根据自己的需要修改，
-
7

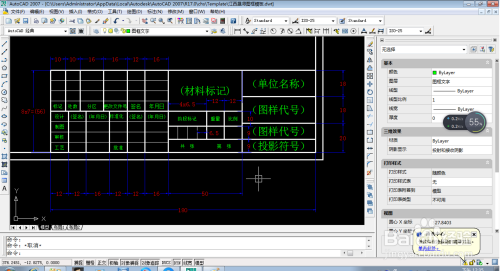

按下图中的文字位置填写相应的内容。
下图的内容来自《现代工程图学第三版》
你们也可以根据自己的实际情况修改增减文字内容。
-
8
一个标准的标题栏就画好了，这时候可以将它保存为图形样板，下次就可以直接在CAD中调用。
END
注意事项
-
图框是指图纸上限定绘图区域的线框，即绘图的有效范围。
-
无论图样是否装订，图框线都必须用粗实线画出。
-
每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
-
看图的方向应与标题栏方向一致。
-
同一产品的图样只能采用一种格式
