蓄电池容量测试仪

RTKR系列智能蓄电池放电测试仪主要用于电信、移动、联通、电力直流行业的后备电源铅酸蓄电池的放电测试，具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品，集成化程度高、体积小巧、功能完善。是集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。具有操作简便、安全高效、实时测量数据和曲线、界面友好、可与PC联机、工作可靠性高、小巧轻便等特点。

RTKR-2203蓄电池容量测试仪接线方法

1

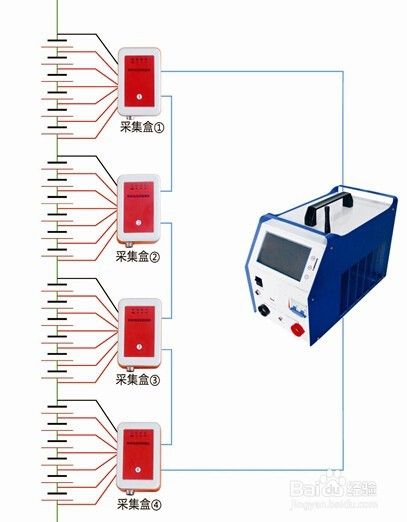

接线方法

1、测试前，在连接测试电缆时应先连接仪表，再连接电池组，仪表和电池组并接。

2、测试后，应先关闭仪表电源再拆测试线，先拆电池组端再拆仪表端。

END

RTKR-2203蓄电池容量测试仪使用方法

1

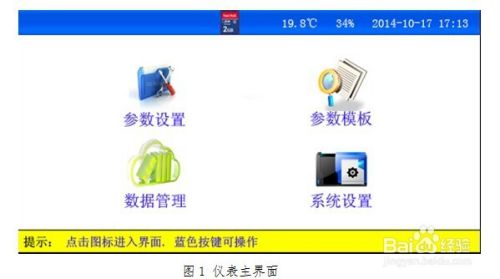

仪表开机后显示“参数设置”、“参数模板”、“数据管理”、“系统设置”四个模块。

参数设置：设置电压、电流、放电小时率、机房信息等相关参数；

参数模板：可直接调用的标准模板；

数据管理：测试数据的分析，包括柱状图等分析；

系统设置：仪表本身参数的设置，包括时间设置、触摸校准、参数校准、产品版本等。（此功能在产品出厂前均已设置好，原则上不需要调整。）
2

仪表正确接线后测试前首先进行参数设置：

具体步骤：进入主界面“参数设置”→“在线监测”

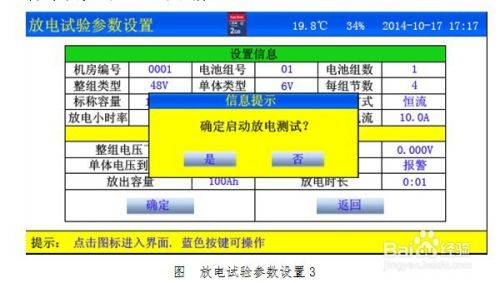

进入主界面“参数设置”→“放电实验”

设置完成按“确定键”，开始放电。
3

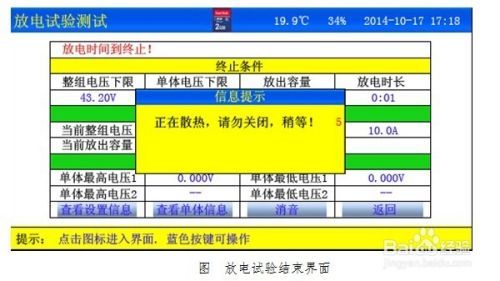

放电结束后进入“数据管理”界面查看测试数据。

具体步骤：进入“数据管理”→“在线监测”或“放电试验”

测试数据导出到SD卡

END
