介绍使用CAD绘制无线磁开关入侵探测器图形符号的具体步骤。
方法/步骤
-
1

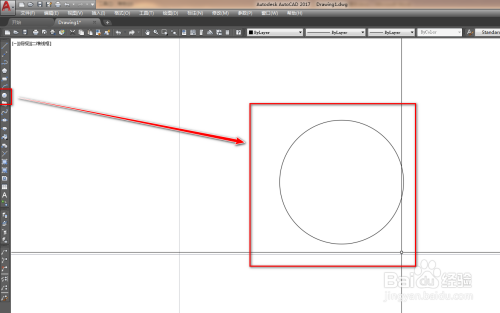

打开CAD，使用圆工具在作图区绘制一个圆，如下图。
-
2

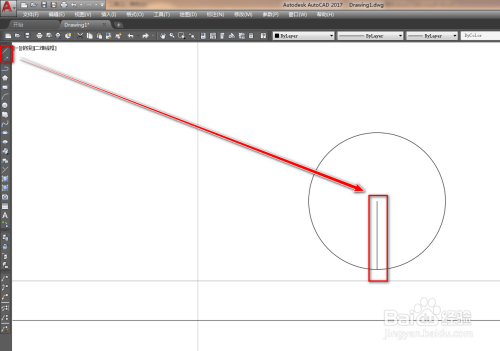

使用直线工具，绘制一条竖线半径，如下图。
-
3

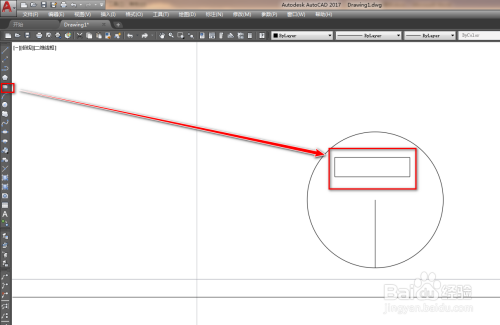

使用矩形工具在圆内绘制一个矩形，如下图。
-
4

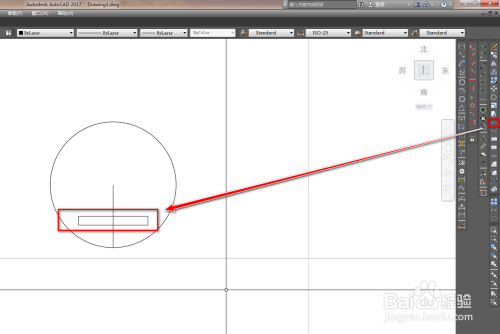

使用移动工具，将其移动到半径中点处，如下图。
-
5

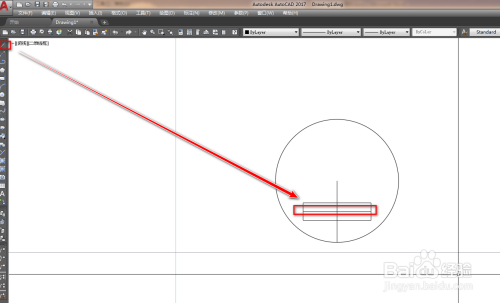

使用直线工具绘制一条横线辅助线，如下图。
-
6

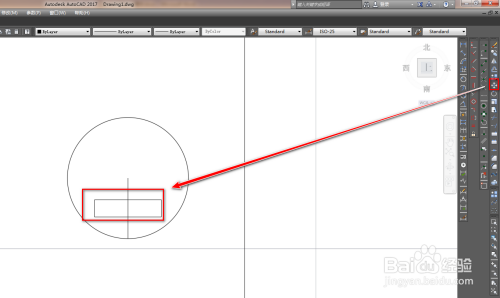

使用修剪工具，将多余的矩形和线段修剪掉，如下图。
-
7

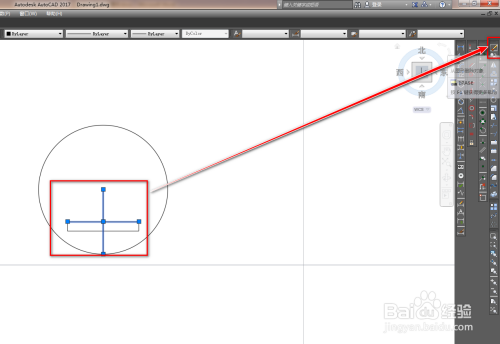

选中两条辅助线，使用删除工具将其删除，如下图。
-
8

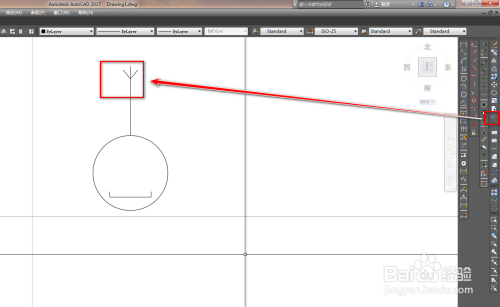

使用直线工具，绘制一条竖线和一条斜线，如下图。
-
9
使用镜像工具，将斜线沿着竖线做镜像，如下图。
-
10
最后，再次使用修剪工具，将多余的斜线修剪掉，就得到了无线磁开关入侵探测器图形符号，如下图。
