我们用到到水果盘，瓜子盘什么的，我们也可以用软件绘制出来，今天我们就来画一个六角盘吧。
方法/步骤
-
1

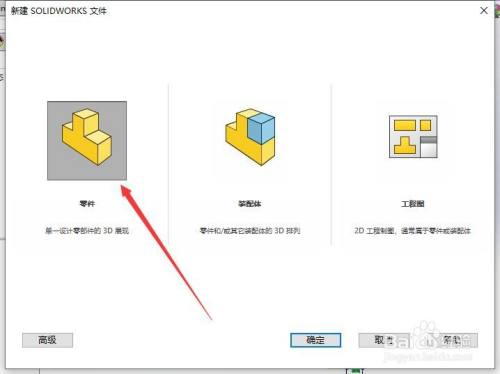

新建文件.用快捷键命令CTRL+N命令新建，我建议对于软件操作来说，能用快捷键尽量用快捷键，这样可以加快做事的效率，如图所示，这一步操作完成.
-
2

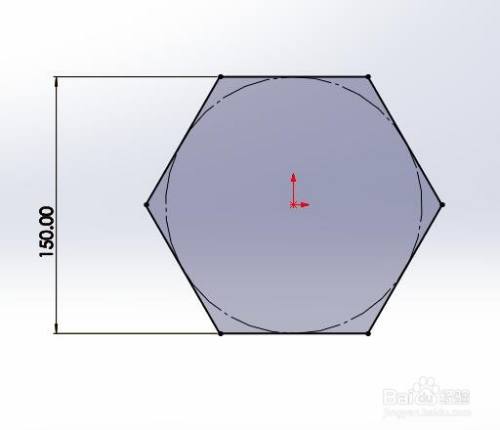

草图绘制.点击前视图基准面，选择草图面板上面的多边形按钮，绘制六边形，内切圆大小为150mm.如图所示，这一步操作完成.
-
3

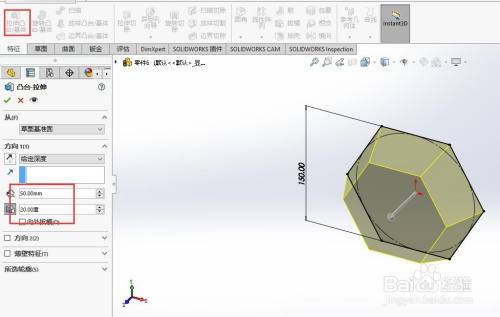

拉伸实体.点击特征面板上面的拉伸实体按钮，弹出对话框，长度写50mm，拔模角度20.如图所示，这一步操作完成.
-
4

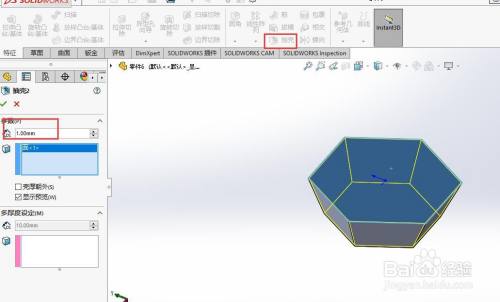

抽壳.点击特征面板上面的抽壳按钮，厚度写1mm.去掉的面选顶面.如图所示，这一步操作完成.
-
5

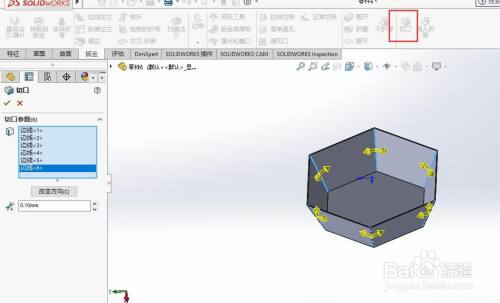

切口.点击钣金上面的切口按钮，分别选择棱角位置的线，一共6条线，切口缝隙0.1mm.如图所示，这一步操作完成.
-
6

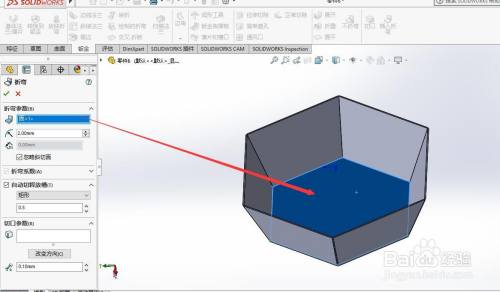

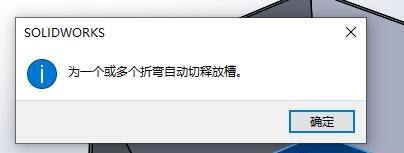

插入折弯.点击钣金面板上面的插入折弯按钮，固定面选底面就可以了。弹出的对话框选择确定，如图所示，这一步操作完成.
-
7

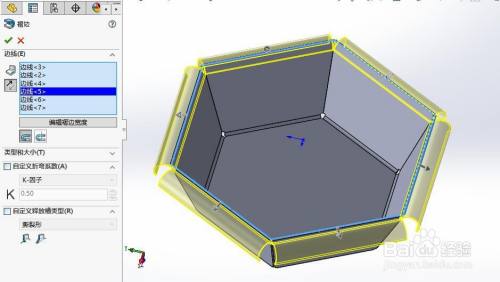

褶边.点击钣金面板上面的褶边按钮，弹出对话框，选择六角盒的上边线，分别选中它，注意方向，如图所示，这一步操作完成.
-
8

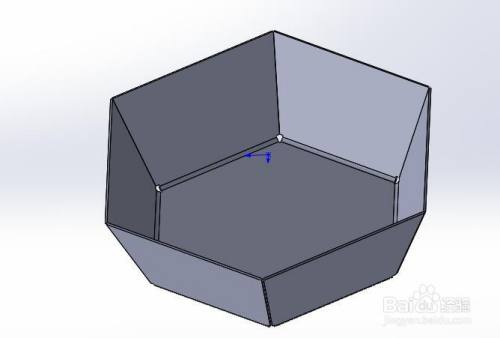

成型.这一步我们隐藏多余的线条，调整好角度，如图所示，这一步操作完成.
END
