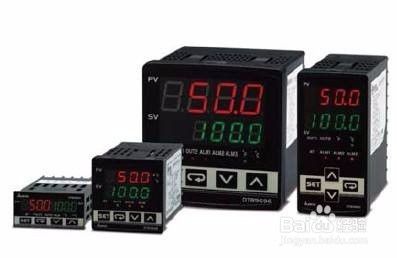

温控仪是调控一体化智能温度控制仪表，它既可以正常显示当前温度，还可以实现温度自动调节，PID输出，温度报警灯功能，那在使用过程中，S7-200系列PLC如何实现在线读取当前值和写入设定值呢，下面就给大家介绍一下。
方法/步骤
-
1

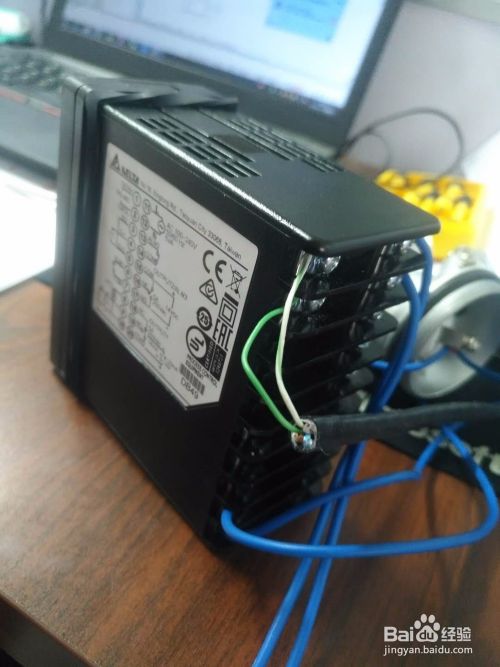

接线
220V电源控制线就不再多说了，温控仪本身接线有三种：
1、220V电源线；
2、热电偶接线；
3、485通讯接线。
-
2
S7-200通讯头制作
此次选用PORT1口，接3和8连接到温控仪。PORT0口用于电脑在线调试。
-
3
调用库文件

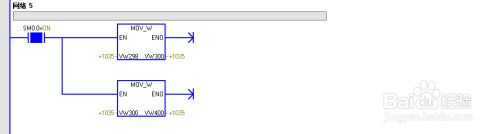

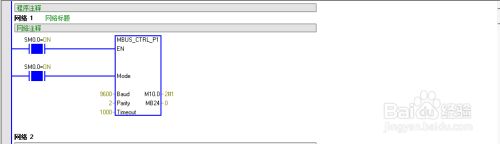

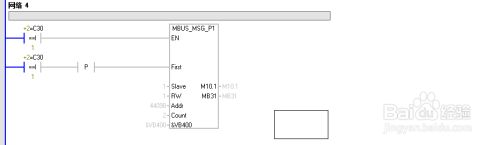

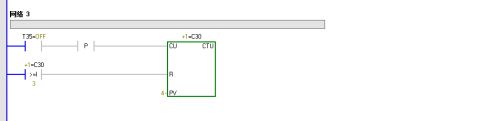

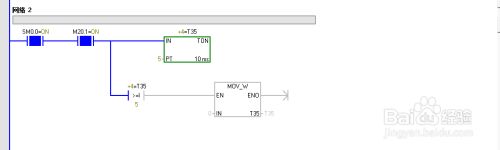

S7-200本身并不带MODUBUS库文件，需要我们手动添加，具体添加方法不作详细解释，下面是通讯程序（设置地址、波特率、校验、从站地址）。
-
4

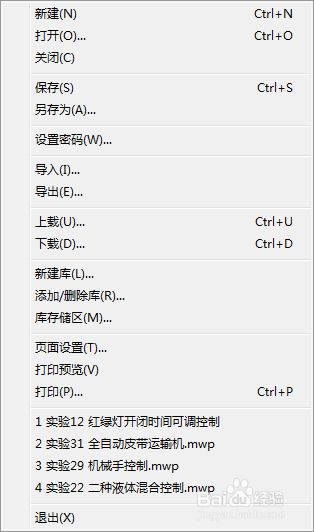

分配库存储区
程序编写完毕后，一定要分配库存储区，要不然编译不通过。
-
5
温控仪参数设置
参数设置可以查看说明书，大体设置通讯开关、地址、波特率、温度上下限。
-
6
在线调试
可以打开软件状态表，在线更改设定值，查看温控仪变化。
-
7
按照上面的方法基本上就可以实现了，我已经试验成功了。
