有些特点的曲线，如正弦曲线，无法通过圆弧和直线来完成绘制，那么需要借助方程将其描绘出来。在Pro/E 中，可以通过输入方程的形式将正弦曲线表示出来。
方法/步骤
-
1

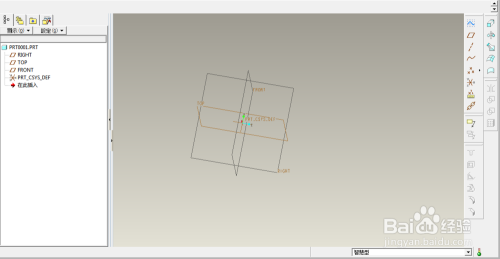

下图为新建的Pro/E零件设置界面。下面将在此界面中完成半个周期的正弦曲线绘制。
-
2

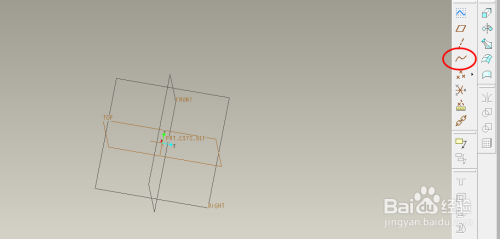

在左侧工具栏中，点击下图标识的曲线按钮，进入绘制曲线。
-
3
这是得到如下图的瀑布菜单，选择自方程，然后点击下面的完成菜单。
-
4
系统会弹出曲线编辑步骤对话框。
第一步，定义曲线的坐标系，点击瀑布菜单的选取，选取曲线需要的坐标系。
-
5
点击如下图的PRT_CSYS_DEF默认的系统坐标系。
-
6

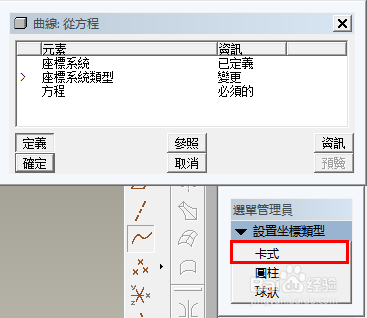

这是系统提示选取坐标系的方式，在此选取卡氏，即笛卡尔坐标系。
-
7
完成后系统弹出一个编辑方程函数的文本编辑框，如下图。输入方程：
x=t
y=sin(t*180)
其中t为参数，第二式中“*180”表示半个周期。
完成后闭关文本框，注意退出时需要选择保存
-
8
回到曲线定义，选择确定即可完成。
-
9
在下拉瀑布菜单中选择结束，得到效果如下图。
END
