上节我们学习了矩形柱的编辑及绘制方法。
这节我们来学习一下圆形柱的编辑及绘制方法。
方法/步骤
-
1
打开软件，进入“绘图输入”界面（图1）
选择“柱”下的柱。
-
2
双击“柱”进入“信息编辑栏”（图1）
-
3

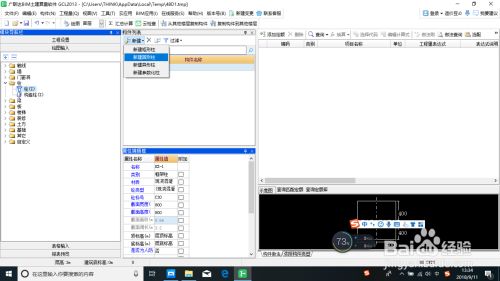

点击“新建”下的“新建圆形柱”（图1）
出“KZ-2”构件（图2）
-
4
修改构件信息，
修改混凝土标号（图1）
修改半径尺寸（图2）
-
5

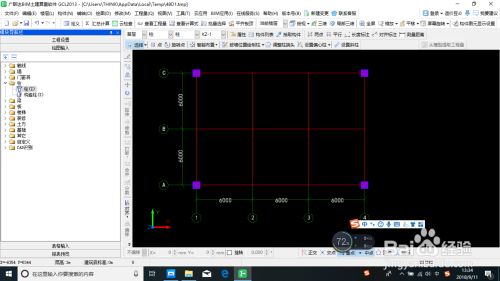

信息编辑完成以后，双击“KZ-2”进入“绘图输入”界面（图1）

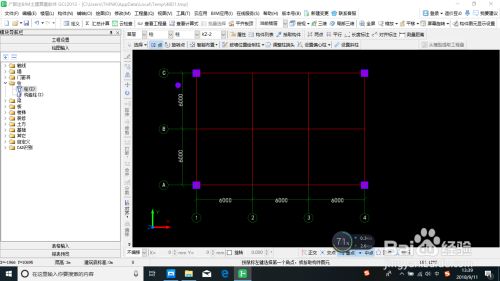

根据图纸在轴网上依次点击交点（图2）
直到构件绘制完成（图3）
-
6

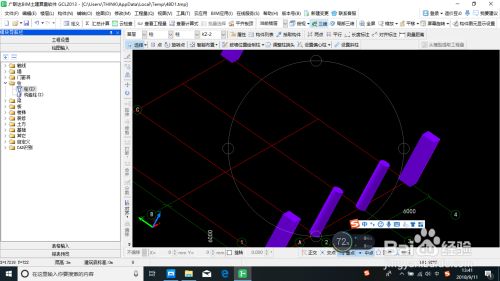

点击“三维”（图1）
观看立面效果（图2）（图3）
END
