介绍使用CAD绘制火灾警铃图形符号的具体步骤。
方法/步骤
-
1
打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。
-
2

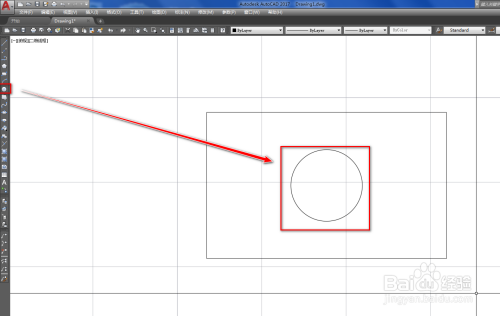

使用圆工具，在矩形的中心位置绘制一个圆，如下图。
-
3
使用直线工具，绘制两条线段，如下图。
-
4

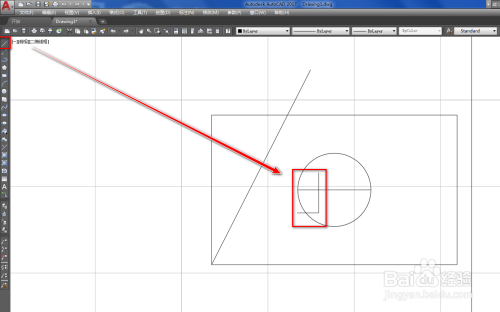

使用直线工具，绘制一条折线与横线相交，如下图。
-
5

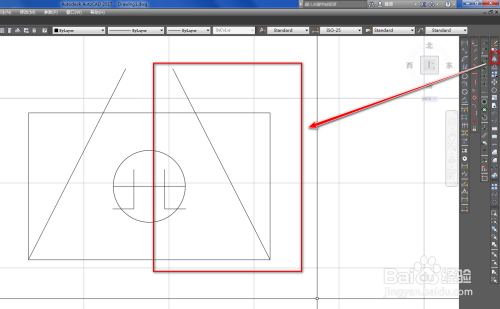

使用镜像工具，将斜线和折线以通过圆心的竖线为镜面做镜像，如下图。
-
6
使用修剪工具，将多余的线段修剪掉，就得到了我们需要的火灾警铃图形符号，如下图。
END
