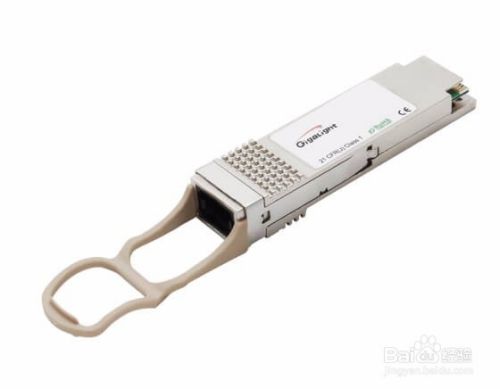

低功耗 100G QSFP28 SR4光模块特点

易飞扬第二代低功耗100G QSFP28 SR4在CDR工作的条件下，其室温功耗为2W，高温70℃功耗为2.2W，满足SFF-8436 V4.8 ?MSA Power level 3中MAX POWER 2.5W功耗档次。符合IEEE 802.3bm 100GBASE SR4、InfiniBand EDR?、32GFC等协议标准，同时向下兼容10GE，完全满足OM3 光纤75米传输和OM4光纤100米传输应用。实际测试环境中，依据更严格的误码率测试标准(<-15次方)，传输100米的OM4光纤没有发现任何误码。100G QSFP28 SR4采用易飞扬自主研制的透镜与光引擎技术，集成了收发双向8路25Gbps的数据通道，支持数字诊断功能。

工具/原料

产品亮点
应用领域
外观尺寸原型图

方法/步骤

1

产品亮点

低功耗 100G QSFP28 SR4光模块具有4通道全双工收发模块，低功耗<2.5W，QSFP热插拔封装，OM3多模光纤(MMF)的最大传输距离为70m,OM4 MMF时为100m，光纤接口可接受单MPO。低功耗<2.5W，通过QSFP28 MSA指定的I2C接口可以获得数字诊断功能。此光模块满足RoHS。
2

应用领域

易飞扬Gigalight 100G QSFP28 SR4光模块，主要应用数据中心高速光模块。IEEE 802.3bm 100GBASE SR4 and 40GBASE Sr4 和Infiniband FDR/EDR十四倍速/增强倍速

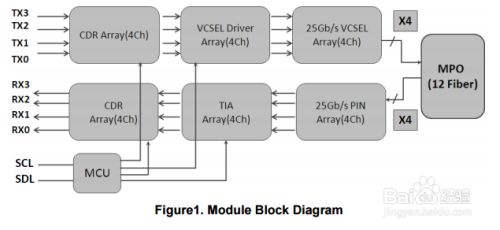

下图是100G QSFP28 SR4 100m光模块工作原理图
3

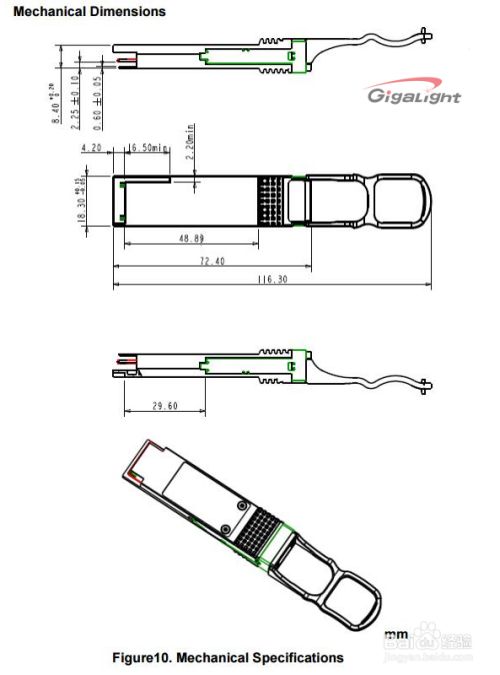

100G QSFP28 SR4 封装外观尺寸原型图

100G QSFP28 SR4光模块无需采用光复用器，因此，其模块体积有所减小，制作工艺也有一定程度的简化。那么，这种体积小、结构简单的100G QSFP28 SR4光模块外观尺寸原型图如下。
