罩壳钣金设计的一点经验

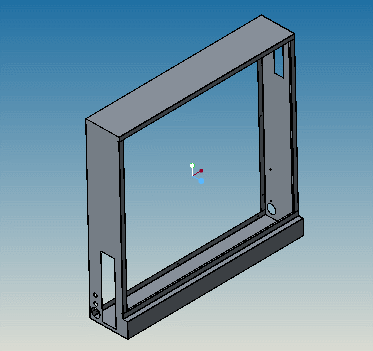

上图这个比较简单的罩壳，（去掉两扇门），是贴到墙板上的，所以墙板的长和宽，外形尺寸必须要精确测量，精确到0.5mm，再根据实际需要，设计罩壳合适的侧面宽度。

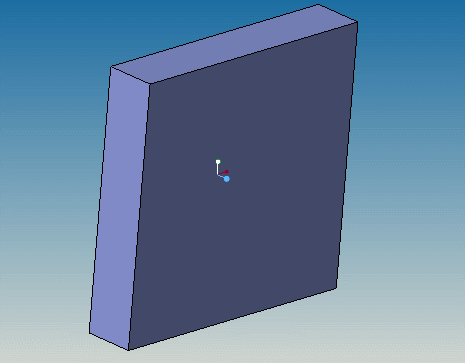

画总体的外形图，本人使用的是creo，根据测量的尺寸，画出三维外形图。无需注意细节，只要大概外形即可，外形图只用曲面代替，无需设置厚度，后面详细拆分再设置厚度。这个只要会拉伸就可以画，过程略。

一般拆法是上下左右拆成4块，折弯之后焊接而成。如下图

怎么拆明白了，那画每一个板就简单了，只要参考曲面，设置厚度，和加或减厚度就可以了，每块板的方法相同，下面只介绍下左侧的具体做法，其他的不再赘述。

复制上图已画的草图的参考曲面

参考左侧面，画一个钣金平面

再两侧做法兰，法兰的长度切除一部分的，隐藏参考曲面，如图所示

其他面的板同理可以画出。

creo有自动展开功能的，不过实际的展开，需要设置折弯表，这样展开尺寸比较精确的，默认的展开误差也不大，要求不高的可以使用的。

注意展开图的摆放方向，这个容易搞错正反。显示折弯线，旁边放一个三维斜视图。标注相应的尺寸，需要反刀的，另外注释。

画三维草图很关键，因为后期可能会有尺寸变动，那么只需要修改草图的外形尺寸，相应的板会自动更新尺寸。因为拆开的这些板全部参考来自草图，会随着草图自动更新的。
